Name: S-TYPE Brandbegrenzungsdecke für E-Autos und Elektrofahrzeuge
Brand: Fingerhuth

S-TYPE Brandbegrenzungsdecke für E-Autos

S-TYPE Brandbegrenzungsdecke bei einem Elektrofahrzeug

S-TYPE Brandbegrenzungsdecke im Transporttrolley

S-TYPE Brandbegrenzungsdecke in PVC-Einsatztasche

S-TYPE Brandbegrenzungsdecke in PVC-Einsatztasche und Wandschrank

BRANDBEGRENZUNG BEI BATTERIEBRÄNDEN VON ELEKTROFAHRZEUGEN

Wenn der Akku brennt, geht es nicht nur um das Fahrzeug.

Bei einem Thermal Runaway können Lithium-Ionen-Batterien innerhalb kürzester Zeit enorme Wärmemengen, Flammen und heiße Reaktionsgase freisetzen. Besonders in Parkhäusern, Werkstätten, auf Fähren oder dicht belegten Stellflächen besteht dadurch die Gefahr, dass angrenzende Fahrzeuge und die unmittelbare Umgebung zusätzlich thermisch belastet werden.

Brandbegrenzungsdecken setzen genau hier an: Sie schaffen einen definierten Brandraum um das betroffene Elektrofahrzeug, begrenzen die Ausbreitung von Flammen und reduzieren die thermische Einwirkung auf die Umgebung. Dadurch kann die unmittelbare Gefahrenzone räumlich begrenzt und wertvolle Zeit sowie zusätzlicher Raum für Evakuierungs- und Einsatzmaßnahmen geschaffen werden.

Der Batteriebrand wird dabei nicht „erstickt“ – im Mittelpunkt stehen Brandbegrenzung, Umgebungsschutz und ein kontrollierbarer Umgang mit dem Brandereignis.

S-TYPE · BRANDBEGRENZUNG FÜR ELEKTROFAHRZEUGE

Entwickelt für die extremen Anforderungen bei Bränden von Elektrofahrzeugen

Die S-TYPE Brandbegrenzungsdecke wurde speziell für die hohen thermischen Belastungen bei Bränden von E-Autos und Elektrofahrzeugen entwickelt. Insbesondere bei einem Thermal Runaway der Traktionsbatterie können extreme Temperaturen und intensive Flammen entstehen.

Die Kombination aus hochtemperaturbeständigem Silikatgewebe und einer beidseitigen mineralischen Vermiculitbeschichtung bietet mit einer dauerhaften Temperaturbeständigkeit bis 1.200 °C und kurzzeitigen Spitzenbelastungen bis 1.600 °C hohe thermische Reserven für die Brandbegrenzung am Fahrzeug.

Die offenporige Materialstruktur ermöglicht den Durchtritt entstehender Rauch-, Pyrolyse- und Reaktionsgase durch das Gewebe und reduziert damit das Risiko einer kritischen Ansammlung brennbarer Pyrolysegase unterhalb der Brandbegrenzungsdecke.

Gleichzeitig ist die S-TYPE wasserdurchlässig und ermöglicht den ergänzenden Einsatz von Lösch- oder Sprinklerwasser zur Kühlung der Brandbegrenzungsdecke, erreichbaren Fahrzeugoberflächen und der unmittelbaren Umgebung.

Damit verbindet die S-TYPE hohe thermische Widerstandsfähigkeit mit den besonderen Anforderungen an die Brandbegrenzung bei Elektrofahrzeugbränden.

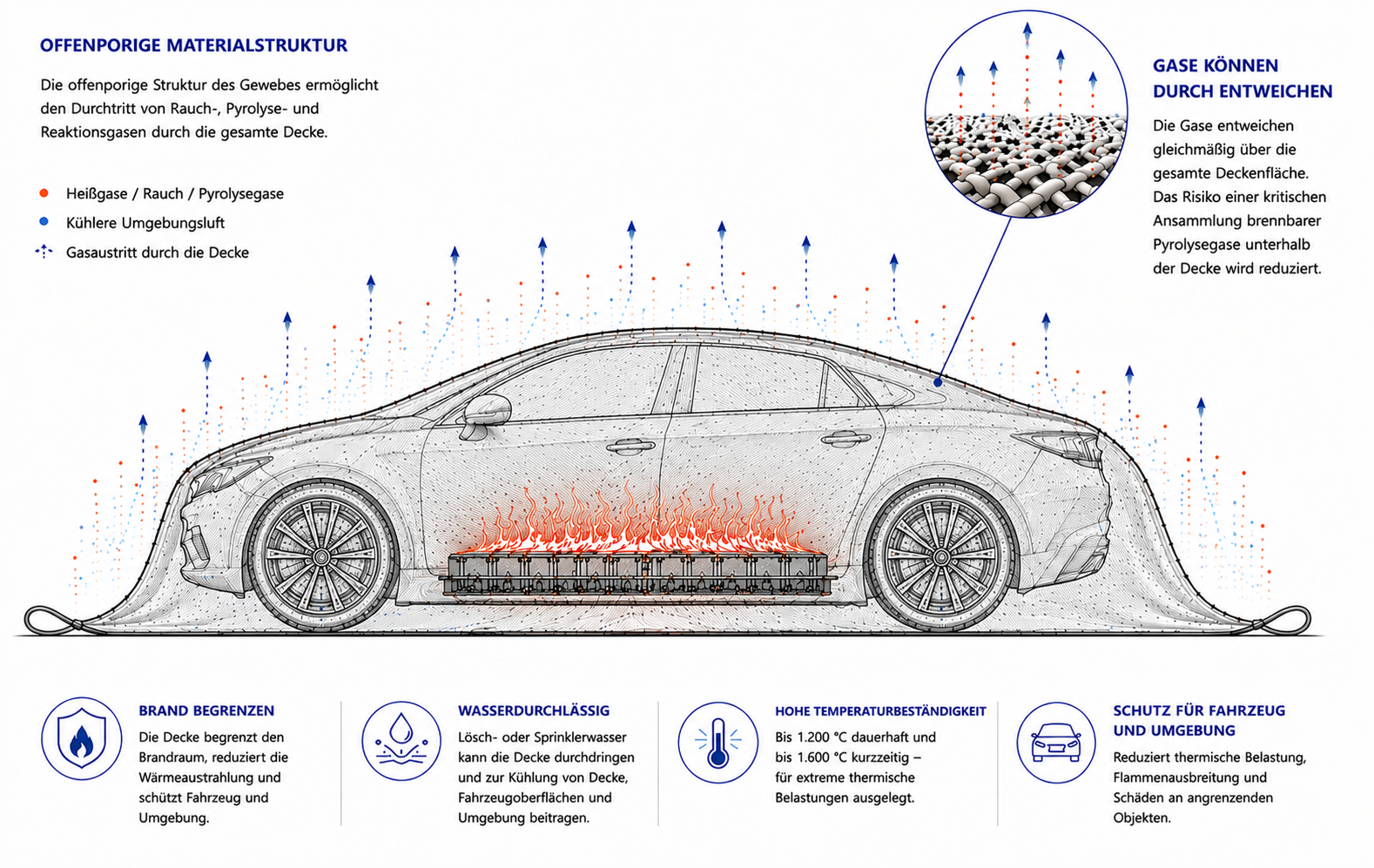

S-TYPE Brandbegrenzungsdecke Gasmanagement

FUNKTIONSWEISE · S-TYPE BRANDBEGRENZUNGSDECKE

Offenporige Materialstruktur für ein effektives Gasmanagement

Bei einem Elektrofahrzeugbrand entstehen neben hohen Temperaturen und Flammen auch große Mengen an Rauch-, Pyrolyse- und Reaktionsgasen. Die offenporige Gewebestruktur der S-TYPE ermöglicht es diesen Gasen, über die Fläche der Brandbegrenzungsdecke nach außen zu entweichen.

Die Gasdurchlässigkeit ist dabei eine konstruktive Eigenschaft des eingesetzten Hochtemperaturgewebes. Entstehende Gase können durch die Gewebestruktur austreten, wodurch das Risiko einer kritischen Ansammlung brennbarer Pyrolysegase unterhalb der Brandbegrenzungsdecke reduziert wird.

Gleichzeitig wird einem starken Aufblähen der Brandbegrenzungsdecke durch sich darunter ansammelnde heiße Gase entgegengewirkt. Dieses als „Ballooning-Effekt“ bezeichnete Phänomen wird durch den flächigen Gasdurchtritt reduziert, sodass die Brandbegrenzungsdecke während des Brandereignisses möglichst nah am Fahrzeug verbleiben kann.

PRÜFUNG · SICHERHEIT · NORMUNG

Geprüfte Sicherheit für die Brandbegrenzung bei Elektrofahrzeugen

Für den professionellen Einsatz an Elektrofahrzeugen müssen Brandbegrenzungsdecken weit mehr als eine hohe Temperaturbeständigkeit bieten. Die S-TYPE Brandbegrenzungsdecke von Fingerhuth wurde hinsichtlich relevanter sicherheitstechnischer Eigenschaften geprüft und erfüllt die Anforderungen der DIN SPEC 91489:2024-11 für Brandbegrenzungsdecken zum Einsatz bei Elektrofahrzeugen.

ZENTRALE PRODUKTPRÜFUNG

DIN SPEC 91489:2024-11

Anforderungen an Brandbegrenzungsdecken für den Einsatz bei Elektrofahrzeugen

Die DIN SPEC 91489 definiert spezifische Anforderungen an Brandbegrenzungsdecken für den Einsatz bei Elektrofahrzeugen. Die S-TYPE Brandbegrenzungsdecke von Fingerhuth wurde nach diesen Anforderungen geprüft und für die besonderen thermischen und funktionalen Belastungen bei der Brandbegrenzung von Elektrofahrzeugen ausgelegt.

S-TYPE Brandbegrenzungsdecke zertifiziert nach DIN SPEC 91489:2024

TECHNISCHE DATEN · S-TYPE BRANDBEGRENZUNGSDECKE

Die S-TYPE Brandbegrenzungsdecke im technischen Überblick

Hochtemperaturbeständige Materialien, robuste Konstruktion und eine auf Elektrofahrzeugbrände abgestimmte Ausführung bilden die technische Grundlage der S-TYPE Brandbegrenzungsdecke.

MATERIAL- & TEMPERATURDATEN

Basisgewebe: Hochtemperaturbeständiges Silikatgewebe
Beschichtung: Vermiculit, beidseitig
Flächengewicht: ca. 620 g/m²
Dauertemperatur: bis 1.200 °C
Kurzzeitige Spitzenbelastung: bis 1.600 °C
Materialstruktur: Offenporig und gasdurchlässig
Wasserdurchlässigkeit: Ja
PFAS-frei: Ja
REACH-konform: Ja
Brandverhalten: Nicht brennbar

KONSTRUKTION & SICHERHEIT

Konfektion: Mehrteilige Hochtemperatur-Konfektion
Nahtausführung: Doppelt abgedeckte Brandschutznähte
Nähfaden: Hochtemperaturbeständiger Stahl-Kevlar®-Faden
Griffschlaufen: 4 verstärkte Griffschlaufen an den Ecken
Eckbereiche: Mechanisch verstärkte Eckkonstruktion
Positionierungsmarkierung: Mittige Markierungen zur Ausrichtung am Fahrzeug
Hochfrequenzdurchlässigkeit: Ja
Elektrisches Verhalten: Elektrisch nicht leitfähig
Entwicklung und Fertigung: 100% Made in Germany

DIN SPEC 91489 zertifiziert für Elektrofahrzeuge

DIN EN 13501-1 geprüftes Brandverhalten

DIN 54345-1 geprüftes elektrostatisches Verhalten

STANDARDABMESSUNGEN · S-TYPE BRANDBEGRENZUNGSDECKE

Die passende Brandbegrenzungsdecke für unterschiedliche Fahrzeuggrößen

Die S-TYPE Brandbegrenzungsdecke ist in mehreren Standardabmessungen für unterschiedliche Fahrzeugklassen erhältlich. Für gängige Pkw und Elektrofahrzeuge empfehlen wir in der Regel die Abmessung 6 x 8 m. Für größere SUV, Vans und Transporter stehen entsprechend größere Ausführungen zur Verfügung.

6 x 8 m

Pkw & gängige Elektrofahrzeuge

Unsere empfohlene Standardabmessung für die Brandbegrenzung bei gängigen Pkw und Elektrofahrzeugen.

Fläche 48,0 m²

Gewicht ca. 30,3 kg

Mögliches Zubehör Trolley XL, PVC-Einsatztasche + Wandschrank

Ausführung anfragen →

7,5 x 9 m

Große Pkw & SUV

Großformatige Ausführung für SUV und Fahrzeuge mit erhöhten Außenabmessungen.

Fläche 67,5 m²

Gewicht ca. 42,4 kg

Mögliches Zubehör Trolley XL, PVC-Einsatztasche + Wandschrank

Ausführung anfragen →

9 x 10 m

Vans & Transportklassen

Besonders großformatige Ausführung für Vans, Transporter und Fahrzeuge mit erhöhtem Flächenbedarf.

Fläche 90 m²

Gewicht ca. 56,0 kg

Mögliches Zubehör Trolley XL

Ausführung anfragen →

Welche Abmessung ist für Ihren Einsatzbereich geeignet?

Die optimale Größe richtet sich nach Fahrzeugabmessungen, Fahrzeugklasse und den örtlichen Einsatzbedingungen. Sonderabmessungen und kundenspezifische Ausführungen können auf Anfrage individuell gefertigt werden.

LÖSUNGEN FÜR TRANSPORT UND LAGERUNG · S-TYPE BRANDBEGRENZUNGSDECKE

Die passende Bereitstellungslösung gehört zur Brandbegrenzungsdecke

Die S-TYPE Brandbegrenzungsdecke wird grundsätzlich mit einer geeigneten Bereitstellungslösung geliefert. Je nach Einsatzkonzept kann zwischen dem mobilen Trolley XL und der kompakten PVC-Einsatztasche gewählt werden. Für die stationäre Bereitstellung der PVC-Einsatztasche steht zusätzlich ein Wandschrank als optionale Ergänzung zur Verfügung.

Trolley XL

Robuste Transport- und Bereitstellungslösung für die S-TYPE Brandbegrenzungsdecke. Rollen und Transportgriffe ermöglichen einen schnellen Transport zum Einsatzort.

Material Polypropylen (PP)

Abmessungen 80 x 60 x 44,3 cm

Schutzart IP67

Farbe RAL 2002

Mit Trolley anfragen →

PVC-Einsatztasche

Kompakte Transport- und Aufbewahrungslösung für die S-TYPE Brandbegrenzungsdecke. Vier Tragegriffe unterstützen die schnelle Entnahme und den Transport zum Einsatzort.

Material Robuster PVC-Planenstoff

Abmessung 100 cm lang

Ausführung 4 Tragegriffe und Verschlussschnallen

Farbe RAL 3000

Mit Einsatztasche anfragen →

Wandschrank

Stationäre Bereitstellungslösung für die PVC-Einsatztasche. Der Wandschrank schafft einen eindeutig definierten, geschützten und schnell erreichbaren Bereitstellungsort.

Material Stahlblech

Abmessungen 120 × 40 × 35 cm

Ausführung abschließbar

Farbe RAL 3000

Mit Wandschrank anfragen →

EIGENSCHAFTEN · EINSATZBEREICHE

Entwickelt für professionelle Brandbegrenzung an Elektrofahrzeugen

Die S-TYPE verbindet hohe thermische Belastbarkeit mit einer robusten Hochtemperatur-Konfektion und einer auf die besonderen Bedingungen von Elektrofahrzeugbränden abgestimmten Materialstruktur. Sie eignet sich für unterschiedliche professionelle Einsatzumgebungen, in denen die räumliche Begrenzung eines Fahrzeugbrandes und der Schutz der Umgebung im Vordergrund stehen.

Technische und funktionale Eigenschaften

Hochtemperaturbeständiges Silikatgewebe mit beidseitiger mineralischer Vermiculitbeschichtung
Bis 1.200 °C Dauertemperatur und kurzzeitige Spitzenbelastung bis 1.600 °C
Geprüft nach DIN SPEC 91489 für Brandbegrenzungsdecken zum Einsatz bei Elektrofahrzeugen
Offenporige und gasdurchlässige Materialstruktur für den flächigen Durchtritt von Rauch-, Pyrolyse- und Reaktionsgasen
Reduziertes Risiko einer starken Gasansammlung und eines ausgeprägten Ballooning-Effekts unterhalb der Brandbegrenzungsdecke
Wasserdurchlässige Konstruktion zur ergänzenden Kühlung der Decke, erreichbarer Fahrzeugoberflächen und der unmittelbaren Umgebung
Robuste Hochtemperatur-Konfektion mit doppelt abgedeckten Brandschutznähten und verstärkten Eckbereichen
Elektrisch nicht leitfähige Materialausführung für den professionellen Einsatz an Elektrofahrzeugen

Typische Einsatzbereiche

Feuerwehren sowie betriebliche und kommunale Einsatzorganisationen
Parkhäuser, Tiefgaragen und andere geschlossene oder teilgeschlossene Stellflächen
Werkstätten, Autohäuser und Servicebetriebe für Elektrofahrzeuge
Produktions-, Montage- und Logistikbereiche mit Elektrofahrzeugen
Ladeparks, Ladebereiche und betriebliche Ladeinfrastruktur
Abschlepp-, Berge- und Pannendienste
Fähr-, Hafen- und Transportbereiche mit Fahrzeugverkehr
Quarantäne-, Sicherheits- und Abstellflächen für beschädigte oder auffällige Elektrofahrzeuge

PRAXISERPROBUNG · ANWENDUNG

Brandbegrenzung unter realitätsnahen Einsatzbedingungen

Die folgenden Aufnahmen zeigen Brandbegrenzungsdecken im praktischen Einsatz bei realitätsnahen Fahrzeugbrandszenarien. Sie veranschaulichen die Anwendung am brennenden Fahrzeug und zeigen, wie Flammen und thermische Einwirkungen räumlich begrenzt werden, während entstehende Rauch-, Pyrolyse- und Reaktionsgase kontrolliert über die offenporige Materialstruktur austreten können.

PRAXISERPROBUNG

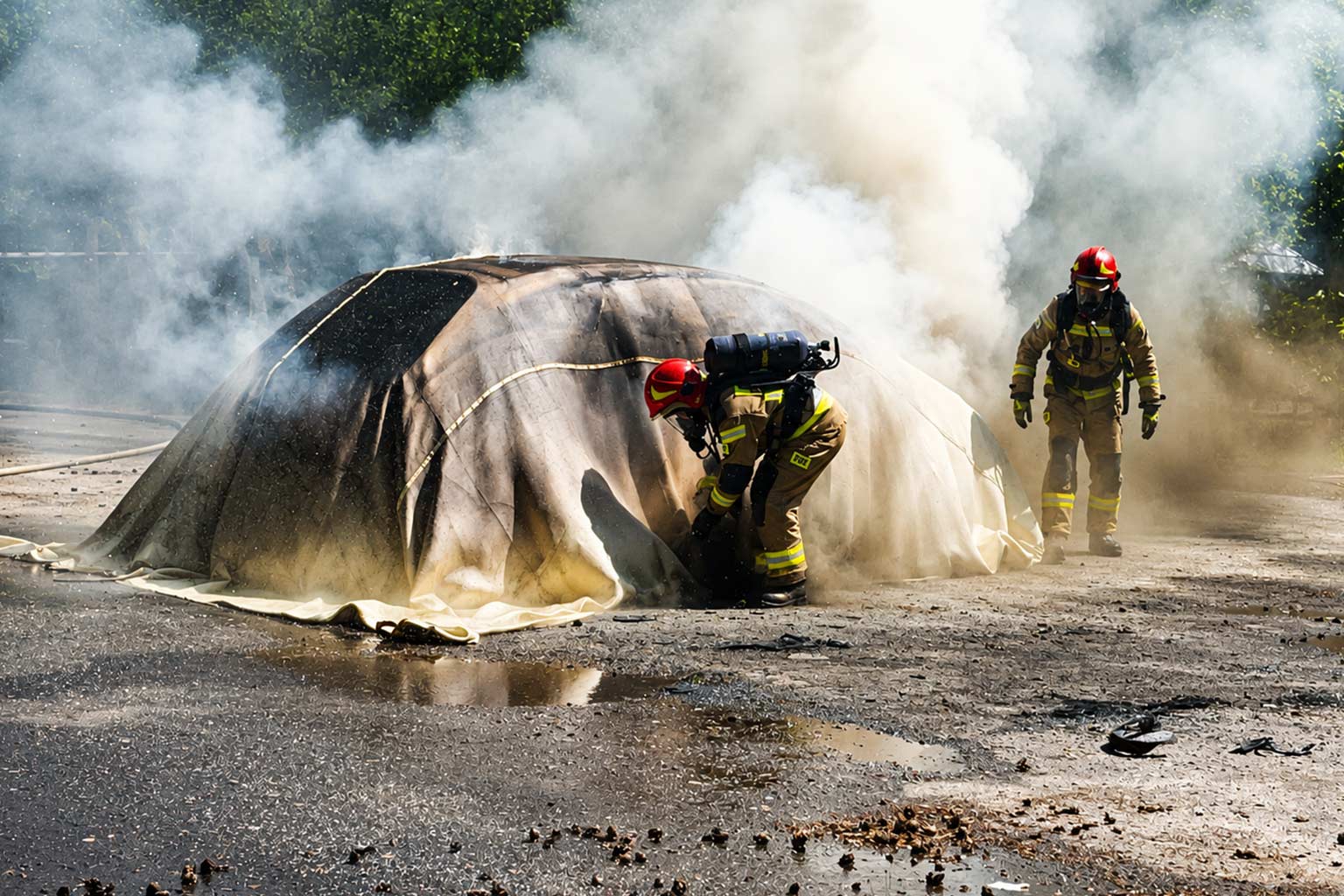

Brandbegrenzungsdecke im realitätsnahen Fahrzeugbrandszenario

Realitätsnahe Branddemonstration eines brennenden Fahrzeugs mit zusätzlich eingebrachten Lithium-Ionen-Batteriemodulen. Zwei Feuerwehrangehörige ziehen die Brandbegrenzungsdecke während des fortgeschrittenen Brandereignisses über das Fahrzeug. Die Aufnahme veranschaulicht das zuvor beschriebene Funktionsprinzip der S-TYPE: Flammen und thermische Einwirkungen werden räumlich begrenzt, während Rauch-, Pyrolyse- und Reaktionsgase durch die offenporige Materialstruktur weiterhin über die Fläche der Decke austreten können.

BRANDSZENARIO

Brandbegrenzungsdecke im fortgeschrittenen Fahrzeugvollbrand

Die Aufnahme zeigt die Anwendung einer Brandbegrenzungsdecke im Rahmen einer Feuerwehrschulung an einem bereits im Vollbrand stehenden Fahrzeug. Nach dem vollständigen Überziehen ist deutlich zu erkennen, wie sich das offene Brandgeschehen innerhalb kurzer Zeit räumlich begrenzen lässt und die sichtbare Flammenentwicklung außerhalb der Decke stark zurückgeht. Das Einsatzszenario veranschaulicht damit die unmittelbare Wirkung der Brandbegrenzungsdecke auf die Flammenausbreitung und die thermische Einwirkung auf die Umgebung.

ANWENDUNGSANLEITUNG · S-TYPE BRANDBEGRENZUNGSDECKE

Für einen schnellen und kontrollierten Einsatz am Elektrofahrzeug

Die S-TYPE Brandbegrenzungsdecke ist für die schnelle Brandbegrenzung bei brennenden Elektrofahrzeugen ausgelegt. Der Einsatz erfolgt ausschließlich durch entsprechend geschulte und für den Einsatz autorisierte Personen sowie Einsatzkräfte der Feuerwehr. Das grundlegende Einsatzprinzip folgt dabei einem klaren Ablauf: Bereitstellen, positionieren, vollständig über das Fahrzeug ziehen und den Brandraum gegenüber der Umgebung begrenzen.

S-TYPE Brandbegrenzungsdecke aus der Bereitstellung entnehmen

01

Positionieren

Brandbegrenzungsdecke aus dem Trolley oder der PVC-Einsatztasche entnehmen und mittig vor oder hinter dem Fahrzeug platzieren. Rote Griffschlaufen zeigen zum Fahrzeug.

02

Ausrollen

Brandbegrenzungsdecke vollständig über die gesamte Breite ausbreiten.

S-TYPE Brandbegrenzungsdecke vollständig über ein Elektrofahrzeug ziehen

03

Fahrzeug abdecken

Die roten Griffschlaufen greifen und mit zwei Personen die Brandbegrenzungsdecke kontrolliert über das betroffene Elektrofahrzeug ziehen und vollständig bis zum Boden auflegen.

Elektrofahrzeug vollständig mit einer S-TYPE Brandbegrenzungsdecke abgedeckt

04

Anlegen

Prüfen, ob die Decke rundum eng am Boden und am Fahrzeug anliegt. Die Mittenmarkierungen erleichtern die Orientierung und das Nachjustieren der Decke.

Sicherheitshinweis zur Anwendung

Brandbegrenzungsdecken für Elektrofahrzeuge dürfen ausschließlich durch entsprechend geschulte und für den Einsatz autorisierte Personen sowie Einsatzkräfte der Feuerwehr eingesetzt werden. Die dargestellten Schritte dienen ausschließlich der schematischen Darstellung des grundlegenden Einsatzprinzips und ersetzen keine einsatzbezogene Gefährdungsbeurteilung, Schulung oder produktspezifische Betriebs- und Einsatzanweisung.
