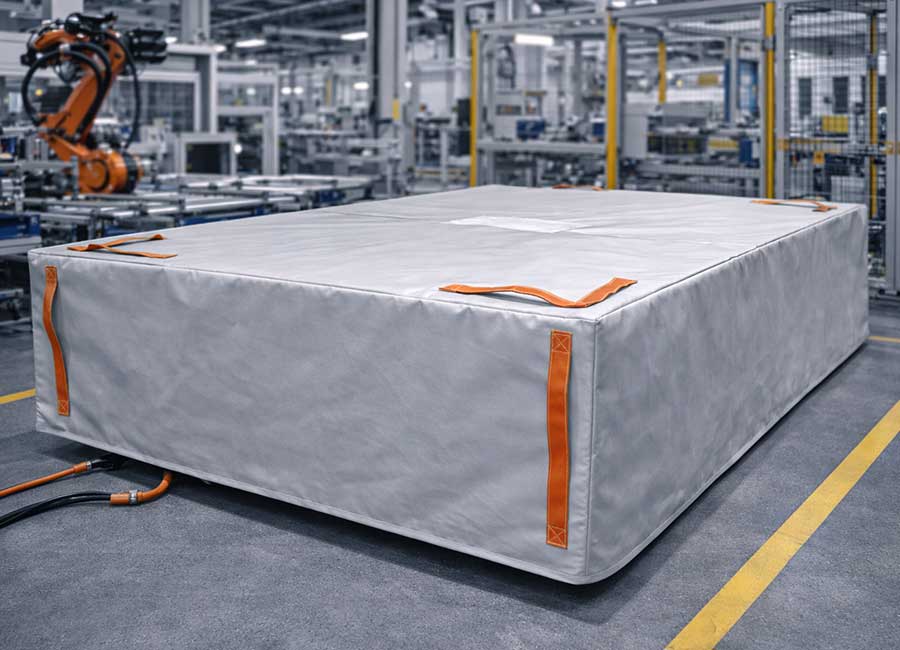

Brandschutzhauben für HV- und Traktionsbatterien

Hochvoltbatterien unterscheiden sich nicht nur in Länge, Breite und Höhe. Auch Geometrie, Anschlüsse, Befestigungspunkte, Transportgestelle, Aufnahmen und die betrieblichen Prozesse rund um das Batteriesystem variieren erheblich.

Fingerhuth arbeitet deshalb bei Brandschutzhauben für HV- und Traktionsbatterien konsequent mit kundenspezifischer Maßkonfektion. Es gibt keine vorgegebenen Standardgrößen, in welche sich das Batteriesystem einfügen muss.

Grundlage der Konstruktion können beispielsweise Batterieabmessungen, technische Zeichnungen, CAD-Daten, Musterbauteile oder definierte Einbauräume sein. Daraus entwickeln wir eine textile Konstruktion, die auf das Batteriesystem und den vorgesehenen Arbeitsprozess abgestimmt wird.

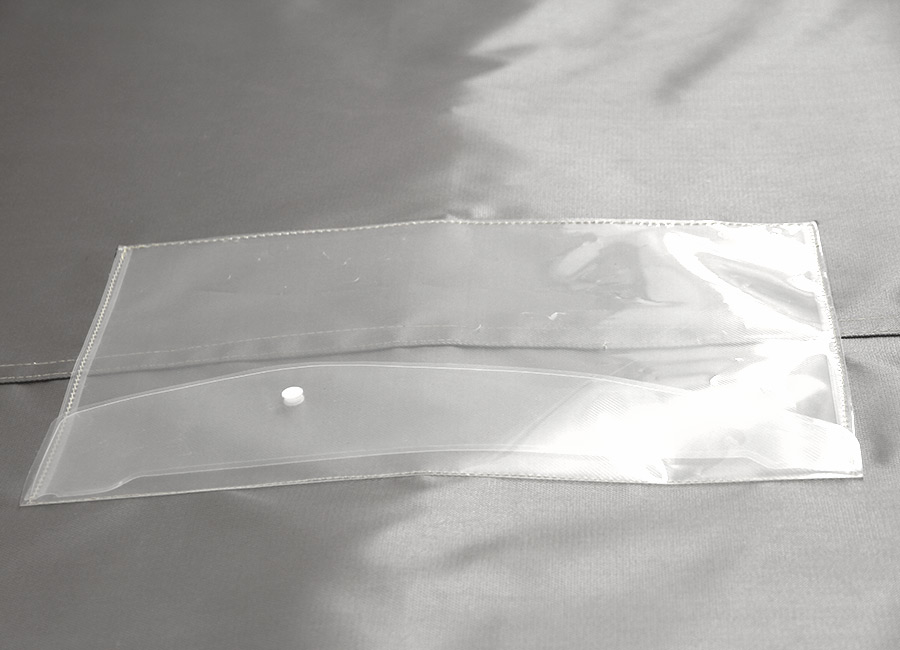

Auch Position und Anzahl von Griffen, Dokumententaschen und weiteren konstruktiven Details können entsprechend der Anwendung berücksichtigt werden. Dadurch entsteht keine universelle Abdeckung, sondern eine prozessgerecht entwickelte Brandschutzhaube.

Die Schutzwirkung einer Brandschutzhaube beginnt mit der Auswahl eines Werkstoffes, der sowohl hohen Temperaturen als auch den mechanischen und elektrischen Anforderungen industrieller Batterieprozesse standhalten kann.

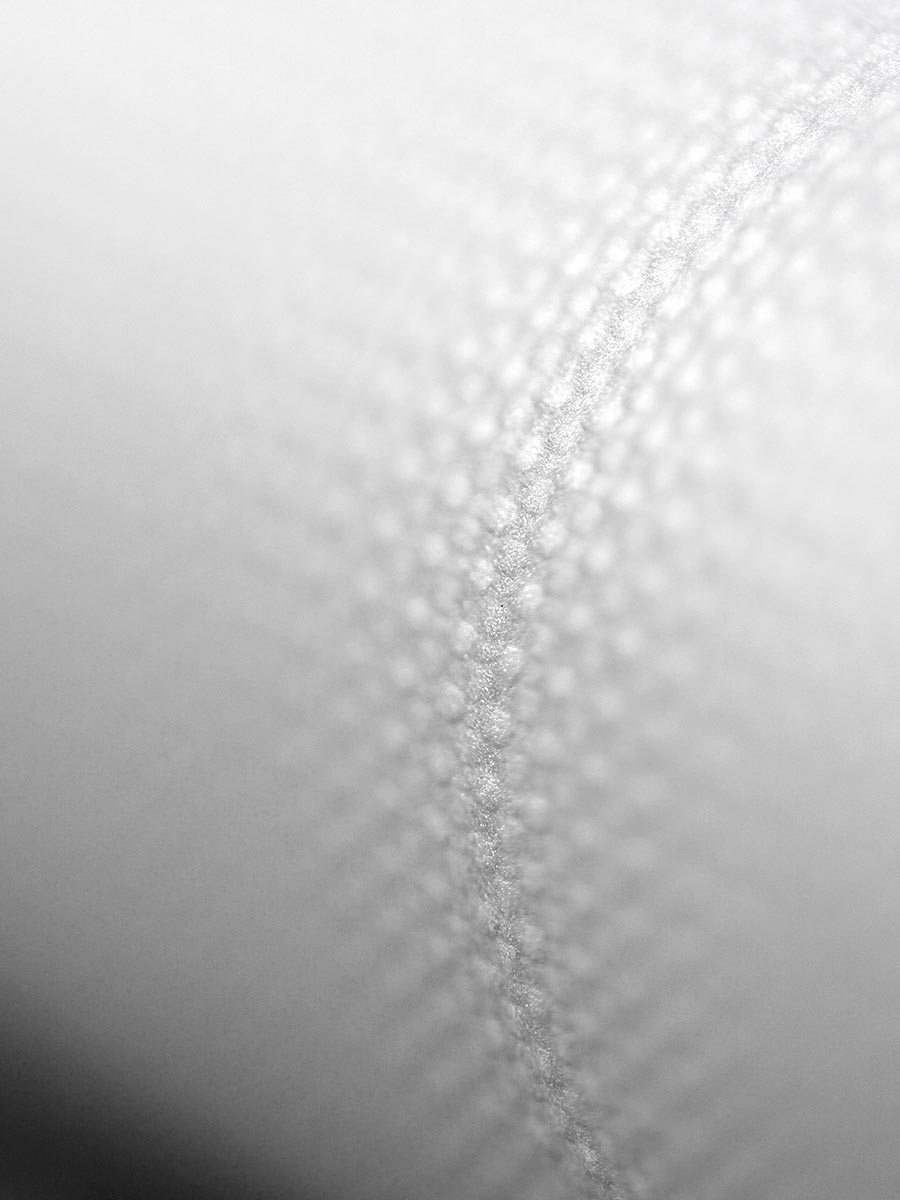

Für unsere HV- und Traktionsbatteriehauben verwenden wir hochtemperaturbeständiges HR-Glasgewebe. Das Trägergewebe wird auf beiden Seiten mit einer flammhemmenden Silikonbeschichtung ausgerüstet.

Der Materialverbund ist für Dauertemperaturen bis 1.000 °C ausgelegt. Kurzzeitig sind thermische Spitzenbelastungen von bis zu 1.200 °C möglich.

Gerade beim Umgang mit Hochvoltbatterien spielt neben der thermischen Beständigkeit auch das elektrische Verhalten des eingesetzten Materials eine wichtige Rolle. Das verwendete Material wurde deshalb zusätzlich auf seine elektrische Durchschlagsfestigkeit bis 2.000 V geprüft. Damit berücksichtigt der Materialaufbau neben den hohen thermischen Belastungen auch die besonderen Anforderungen industrieller HV-Batterieanwendungen.

Die Silikonbeschichtung verbessert zugleich die Oberflächenbeständigkeit und unterstützt die robuste Handhabung der Haube innerhalb industrieller Produktions-, Logistik- und Lagerprozesse.

Bei einem thermischen Batterieereignis können innerhalb kurzer Zeit sehr hohe Temperaturen sowie Flammen, Funken und heiße Batteriepartikel entstehen. Gerade innerhalb von Produktions- und Logistikbereichen können sich in unmittelbarer Umgebung weitere Batterien, Fahrzeuge, Anlagen oder brennbare Materialien befinden.

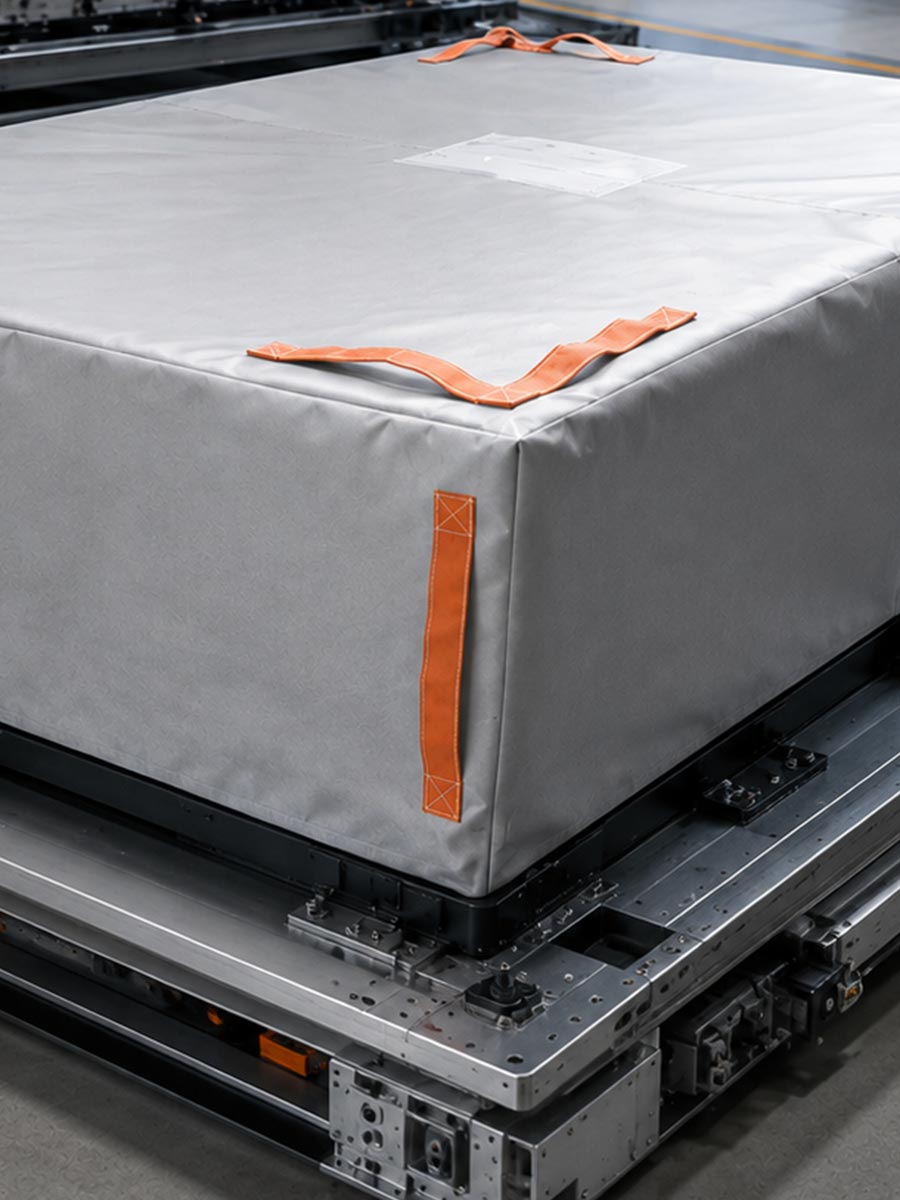

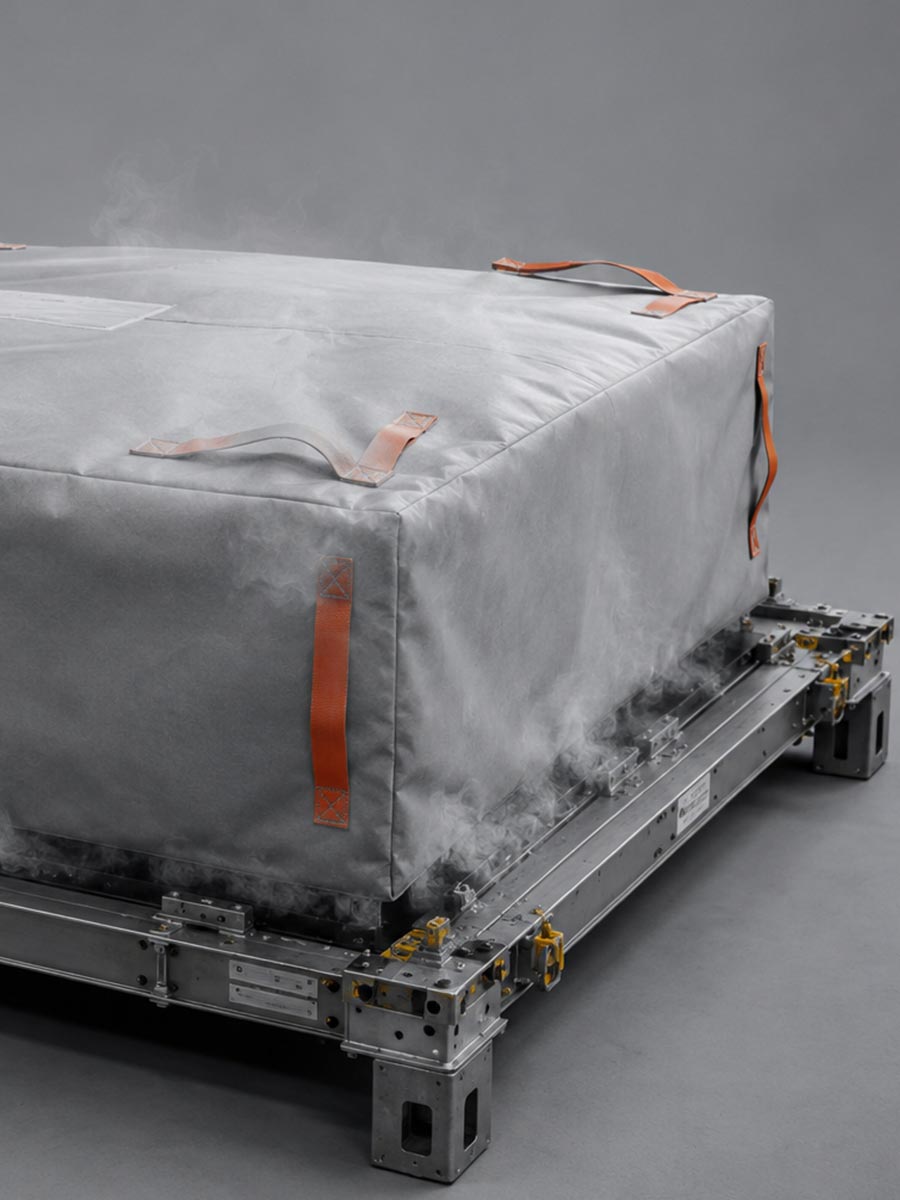

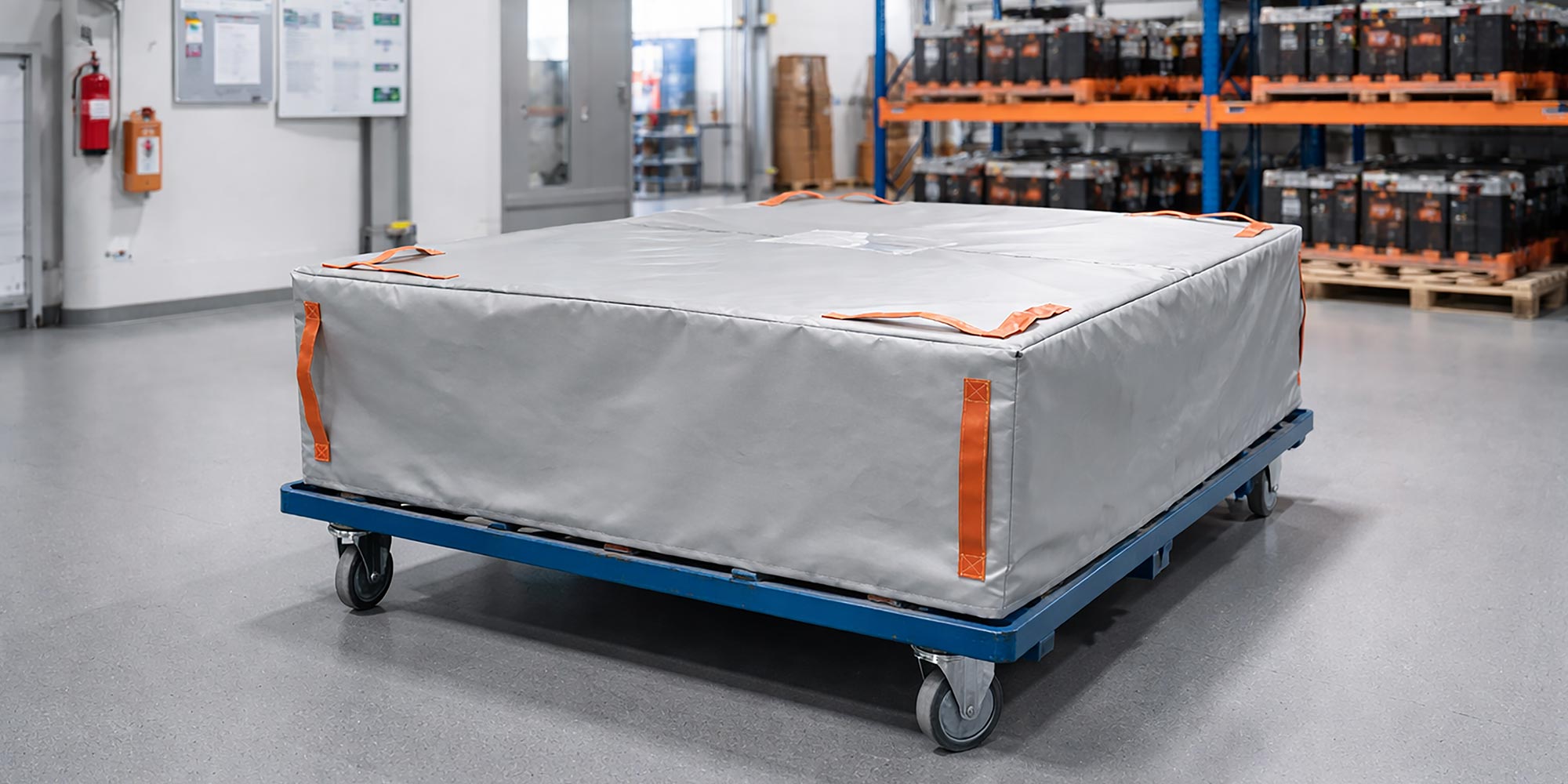

Die Brandschutzhaube umschließt das Batteriesystem und bildet eine hochtemperaturbeständige textile Barriere zwischen Batterie und Umgebung.

Ziel der Konstruktion ist dabei nicht, einen Batteriebrand innerhalb einer geschlossenen Hülle zu ersticken. Vielmehr soll die Haube die räumliche Ausbreitung von Flammen, Funkenflug und heißen Partikeln begrenzen und dadurch angrenzende Bereiche zusätzlich schützen.

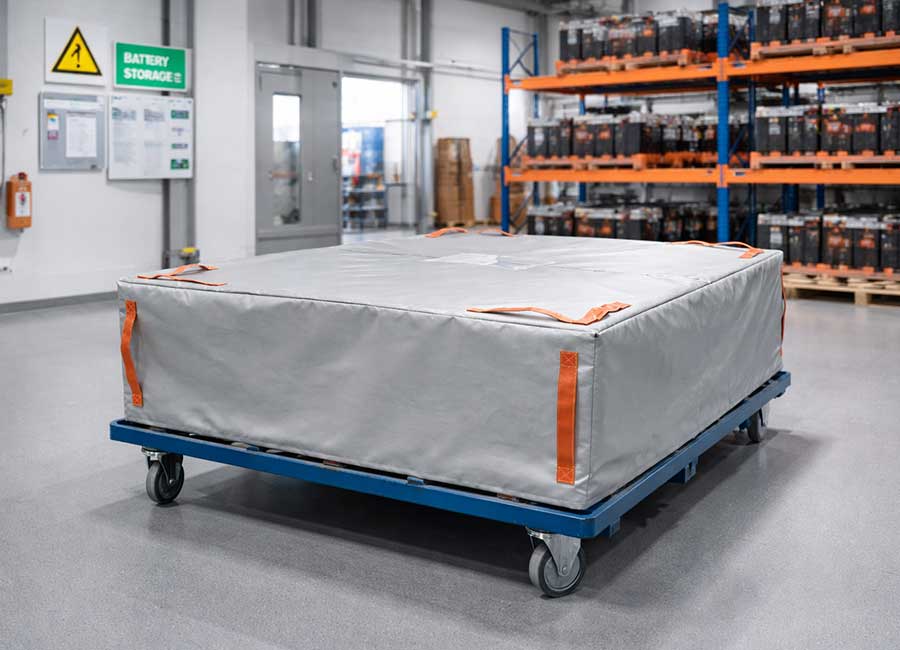

Damit kann sie Bestandteil eines betrieblichen Sicherheits- und Notfallkonzeptes sein und insbesondere bei der Zwischenlagerung, im Batteriehandling, während Prüfprozessen oder bei auffälligen Batteriesystemen eine zusätzliche Schutzebene schaffen.

Eine Brandschutzhaube muss sich nicht nur durch ihre thermische Schutzwirkung auszeichnen. Im industriellen Alltag entscheidet auch die einfache und reproduzierbare Handhabung darüber, ob ein Schutzsystem zuverlässig in bestehende Arbeitsprozesse integriert werden kann.

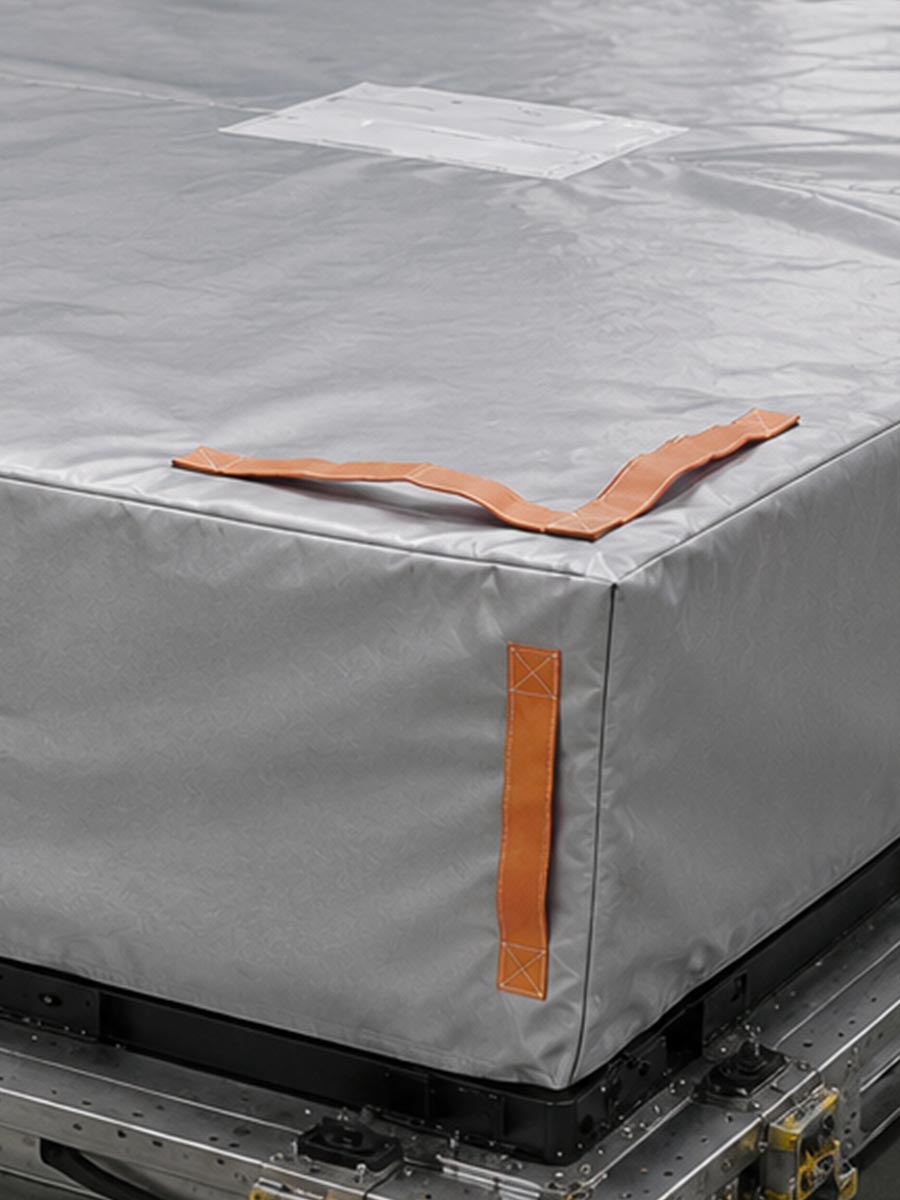

In der Standardausführung statten wir unsere Brandschutzhauben deshalb mit integrierten Handhabungsgriffen aus. Sie erleichtern das Auflegen, Positionieren und Abnehmen der Haube rund um das jeweilige Batteriesystem.

Anzahl und Position der Griffe können abhängig von Abmessung, Geometrie, Gewicht der Haube und vorgesehenem Handlingprozess angepasst werden.

Dies ist insbesondere bei größeren Traktionsbatterien relevant, bei denen die Haube von mehreren Personen oder innerhalb eines definierten betrieblichen Ablaufs verwendet wird.
