Konfektionierte Hitzeschutzschläuche für Kabel, Leitungen & Schläuche
THERMISCHER LEITUNGSSCHUTZ · KUNDENSPEZIFISCH KONFEKTIONIERT
Hitzeschutz dort, wo Kabel, Leitungen und Schläuche thermisch belastet werden
Kabel, elektrische Leitungen, Hydraulik- und Pneumatikleitungen sowie technische Schläuche verlaufen in Maschinen und Anlagen häufig in unmittelbarer Nähe zu heißen Bauteilen, Abgasleitungen, Öfen oder anderen thermischen Prozessbereichen.

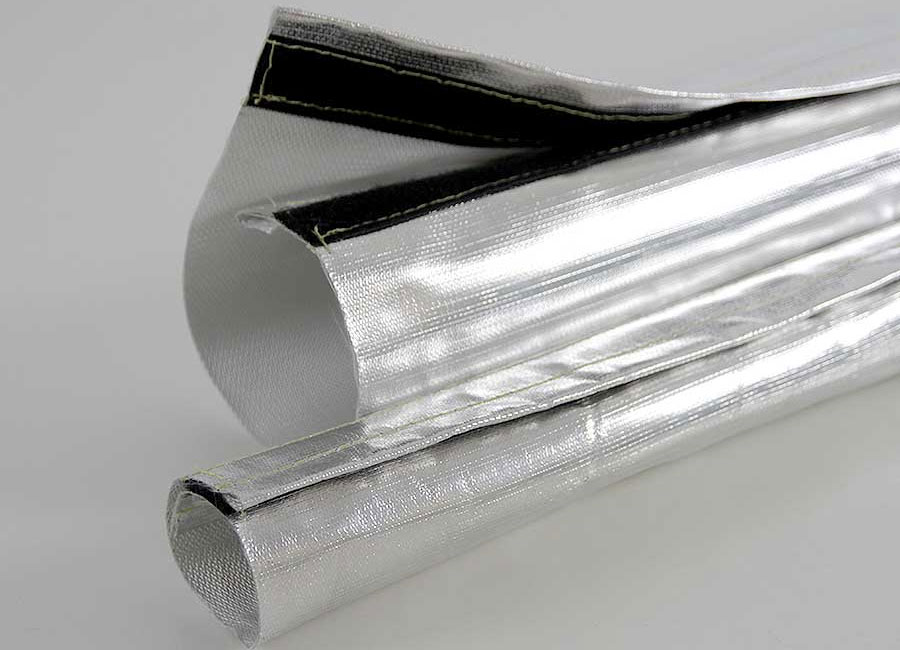

Konfektionierte Hitzeschutzschläuche bilden eine flexible textile Schutzschicht um diese temperaturempfindlichen Komponenten. Sie können den direkten Wärmeeintrag reduzieren und Leitungen gegenüber Kontaktwärme, Wärmestrahlung und hohen Umgebungstemperaturen abschirmen.
Fingerhuth fertigt Hitzeschutzschläuche individuell nach Durchmesser, Länge und thermischer Beanspruchung. Werkstoff, Beschichtung, Aufbau und Konfektion werden entsprechend der tatsächlichen Anwendung ausgewählt.
Abhängig vom eingesetzten Material und der Art der thermischen Belastung können Lösungen für Temperaturbeanspruchungen bis 1000 °C realisiert werden.
KONTAKTWÄRME · STRAHLUNGSWÄRME · UMGEBUNGSTEMPERATUR
Temperaturempfindliche Leitungen gezielt vor äußerer Hitze schützen
In thermisch belasteten Maschinen- und Anlagenbereichen können Kabel und Leitungen Temperaturen ausgesetzt sein, für die ihre eigentliche Ummantelung oder Isolation nicht ausgelegt ist.

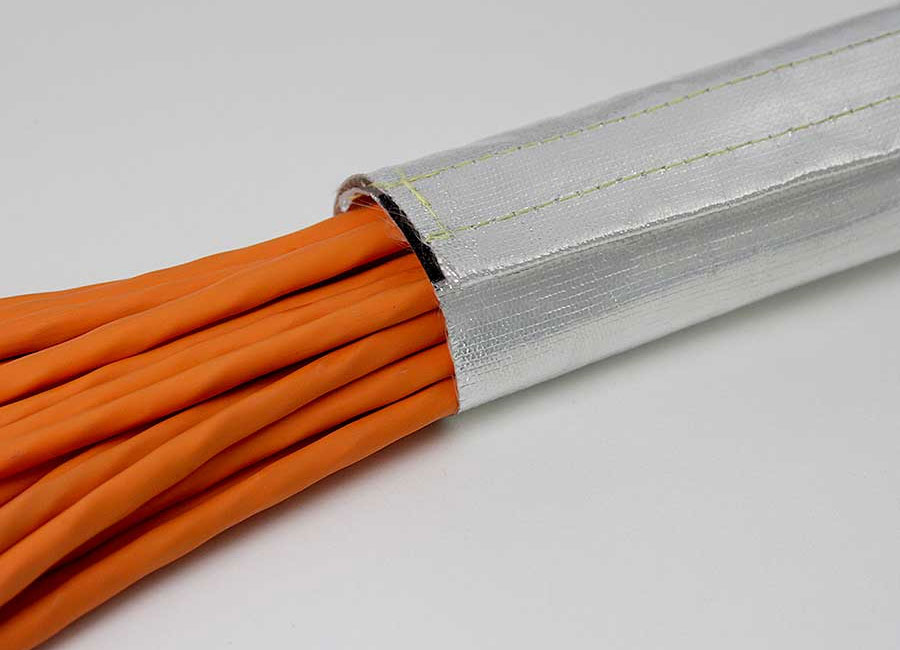

Ein zusätzlicher textiler Hitzeschutzschlauch schafft eine thermische Barriere zwischen Leitung und Wärmequelle. Abhängig von Material und Aufbau kann er gegenüber heißer Umgebungsluft, Kontaktwärme und auftreffender Wärmestrahlung eingesetzt werden.
Besonders relevant ist dies bei Leitungsführungen in der Nähe von Abgaskomponenten, heißen Rohrleitungen, Motoren, Prozessanlagen, Öfen, Heizungen und anderen Wärmequellen.
Ziel ist nicht nur der kurzfristige Schutz vor Temperaturspitzen, sondern eine thermisch geeignete Leitungsführung unter den tatsächlichen Betriebsbedingungen.
DURCHMESSER · LÄNGE · MATERIAL · AUSFÜHRUNG
Nicht nur Meterware – sondern passend konfektioniert für die Anwendung
Der wesentliche Unterschied unserer Lösung liegt in der kundenspezifischen Konfektion. Der Hitzeschutzschlauch wird nicht lediglich als endlose textile Schlauchware betrachtet, sondern als fertiges technisches Bauteil für die jeweilige Einbausituation. Durchmesser und Länge werden passend zu Kabel, Leitung, Schlauch oder Leitungspaket festgelegt. Im Standardbereich können Durchmesser von ca. 10 bis 250 mm realisiert werden. Abweichende Abmessungen prüfen wir projektbezogen.
Je nach Anwendung können auch Endbereiche, Ausschnitte, Überlappungen, Verstärkungen, Befestigungspunkte und weitere konstruktive Details berücksichtigt werden. Dadurch entsteht eine reproduzierbare Lösung für Einzelanfertigungen, Kleinserien und wiederkehrende Serienbedarfe.
GLASGEWEBE · HOCHTEMPERATURGEWEBE · BESCHICHTUNGEN
Der Werkstoff richtet sich nach der tatsächlichen Wärmebelastung
Nicht jede Hochtemperaturanwendung stellt dieselben Anforderungen. Deshalb wird der Werkstoff des Hitzeschutzschlauchs entsprechend der Temperatur, Wärmeübertragung und Umgebungsbedingungen ausgewählt. Als textile Basis können unterschiedliche Glasfaser- und Hochtemperaturgewebe eingesetzt werden. Für besonders hohe thermische Anforderungen stehen entsprechend temperaturbeständige Werkstoffsysteme zur Verfügung.
Zusätzlich können die Oberflächen je nach Schutzaufgabe mit Silikon, PU, Aluminiumfolie oder speziellen Hochtemperatur-Finishes ausgerüstet werden. Damit lässt sich der Hitzeschutzschlauch nicht nur auf die Temperatur, sondern auch auf Anforderungen hinsichtlich Flexibilität, mechanischer Beanspruchung, Wärmereflexion und Umgebungsbedingungen abstimmen.
Werkstoff, Abmessung und Konfektion passend zur Anwendung
Jeder Hitzeschutzschlauch wird anhand der tatsächlichen thermischen und konstruktiven Anforderungen ausgewählt und konfektioniert. Die folgenden Angaben zeigen den möglichen technischen Rahmen.
- Temperaturbeständigkeit
- bis 1000 °C, abhängig von Werkstoff, Aufbau und Art der Temperatureinwirkung
- Kontaktwärme
- Werkstoffauswahl entsprechend Temperatur und Einwirkdauer
- Strahlungswärme
- reflektierende Oberflächen für entsprechende Anwendungen möglich
- Umgebungstemperatur
- projektspezifische Auslegung entsprechend Einbausituation
- Schutzfunktion
- Reduzierung des thermischen Wärmeeintrags auf die geschützte Leitung
- Auslegung
- nach Wärmequelle, Abstand, Temperatur, Einwirkdauer und Einbausituation
- Werkstoffbasis
- Glasfaser- und technische Hochtemperaturgewebe
- Beschichtungen
- z. B. Aluminiumfolie, PU, Silikon und Hochtemperatur-Finishes
- Standard-Durchmesser
- ca. 10–250 mm
- Länge
- kundenspezifisch nach Einbausituation
- Ausführung
- individuell konfektioniert und projektbezogen
- Anwendung
- Kabel, elektrische Leitungen, Hydraulik- und Pneumatikleitungen, Schläuche und Leitungspakete
- Sonderausführungen
- projektspezifische Abmessungen und konstruktive Details möglich
- Fertigung
- Einzelanfertigung, Kleinserie oder Serienfertigung · Made in Germany
Hitzeschutzschläuche für thermisch belastete Leitungen in Industrie und Mobilität
Abmessung, Material und Oberflächenausrüstung werden auf das zu schützende Bauteil und die tatsächliche thermische Belastung abgestimmt.
Typische Komponenten
-
Elektrische Kabel und Leitungen
-
Kabelbäume und Leitungspakete
-
Hydraulikleitungen
-
Pneumatikleitungen
-
Technische Schläuche
-
Versorgungs- und Steuerleitungen
-
Sensor- und Messleitungen
-
Temperaturempfindliche Verbindungselemente
Typische Einsatzbereiche
-
Maschinen- und Anlagenbau
-
Motoren und Abgassysteme
-
Automobil- und Fahrzeugtechnik
-
Stahlwerke und Gießereien
-
Öfen und thermische Prozessanlagen
-
Energie- und Kraftwerkstechnik
-
Metallverarbeitung
-
Industrielle Hochtemperaturbereiche
TEMPERATUR · WÄRMEQUELLE · ABSTAND · DURCHMESSER · BEWEGUNG
Die richtige Auslegung beginnt mit der Art der thermischen Belastung
Die Angabe einer maximalen Temperatur allein reicht für die Auswahl eines Hitzeschutzschlauchs nicht aus. Entscheidend ist, wie die Wärme auf die zu schützende Leitung einwirkt. Eine dauerhaft erhöhte Umgebungstemperatur stellt andere Anforderungen als direkter Kontakt mit einem heißen Bauteil oder intensive Wärmestrahlung aus kurzer Entfernung.
Für die technische Auslegung berücksichtigen wir deshalb unter anderem Temperatur und Art der Wärmequelle, Abstand, Einwirkdauer, Leitungsdurchmesser, Beweglichkeit, Einbauraum und Umgebungsbedingungen. Auf dieser Grundlage werden Werkstoff, Beschichtung, Schlauchdurchmesser und konstruktive Ausführung für die jeweilige Anwendung festgelegt.
Welche Angaben benötigen wir für Ihren Hitzeschutzschlauch?
Für eine erste technische Bewertung reichen häufig bereits einige grundlegende Informationen zur Anwendung. Besonders wichtig sind der Außendurchmesser der zu schützenden Leitung beziehungsweise des Leitungspakets und die benötigte Schlauchlänge. Zusätzlich benötigen wir Angaben zur thermischen Belastung: Welche Temperatur tritt auf? Handelt es sich um Umgebungstemperatur, Kontaktwärme oder Wärmestrahlung? Wie groß ist der Abstand zur Wärmequelle?
Auch Bewegung, Biegeradius, vorhandener Einbauraum sowie Feuchtigkeit, Öl oder andere Umgebungsbedingungen können für die Materialauswahl relevant sein. Fotos oder Zeichnungen der Einbausituation helfen insbesondere bei Sonderanwendungen. Auf dieser Basis können wir eine technisch passende Hitzeschutzlösung auswählen und konfektionieren.
Warum die Temperaturangabe allein nicht über den Hitzeschutz entscheidet
Eine Wärmequelle mit hoher Temperatur bedeutet nicht automatisch, dass dieselbe Temperatur am geschützten Kabel oder Schlauch anliegt. Abstand, Einwirkdauer, Luftbewegung und die Art der Wärmeübertragung beeinflussen die tatsächliche thermische Belastung.
Bei direkter Kontaktwärme muss insbesondere die temperaturseitige Materialbeständigkeit berücksichtigt werden. Bei intensiver Wärmestrahlung kann dagegen eine reflektierende Oberfläche besonders relevant sein. Deshalb sollte die Auswahl eines industriellen Hitzeschutzschlauchs immer anhand der konkreten Einbausituation und Wärmeübertragung erfolgen und nicht ausschließlich anhand einer einzelnen Maximaltemperatur.
Kundenspezifische Hitzeschutzschläuche als wiederkehrendes Serienbauteil
Hitzeschutzschläuche können nicht nur für einzelne Maschinen oder Reparaturanwendungen gefertigt werden. Definierte Abmessungen und Materialaufbauten ermöglichen auch die Herstellung wiederkehrender, reproduzierbarer Bauteile. Das ist insbesondere für Maschinenbauer, Anlagenbauer und Fahrzeughersteller interessant, wenn dieselbe thermische Schutzlösung regelmäßig in einer definierten Baugruppe eingesetzt wird.
Von der ersten kundenspezifischen Ausführung über Muster und Kleinserien bis zur Serienfertigung können Material, Abmessungen und Konfektionsdetails eindeutig definiert und für Folgeaufträge reproduziert werden.
Hitzeschutzschlauch passend zu Ihrer Leitung entwickeln lassen
Senden Sie uns Durchmesser, benötigte Länge, Fotos oder Zeichnungen und Angaben zur thermischen Belastung. Wir prüfen Wärmequelle, Temperatur, Abstand und Einbausituation und entwickeln daraus eine passende Hitzeschutzlösung.
