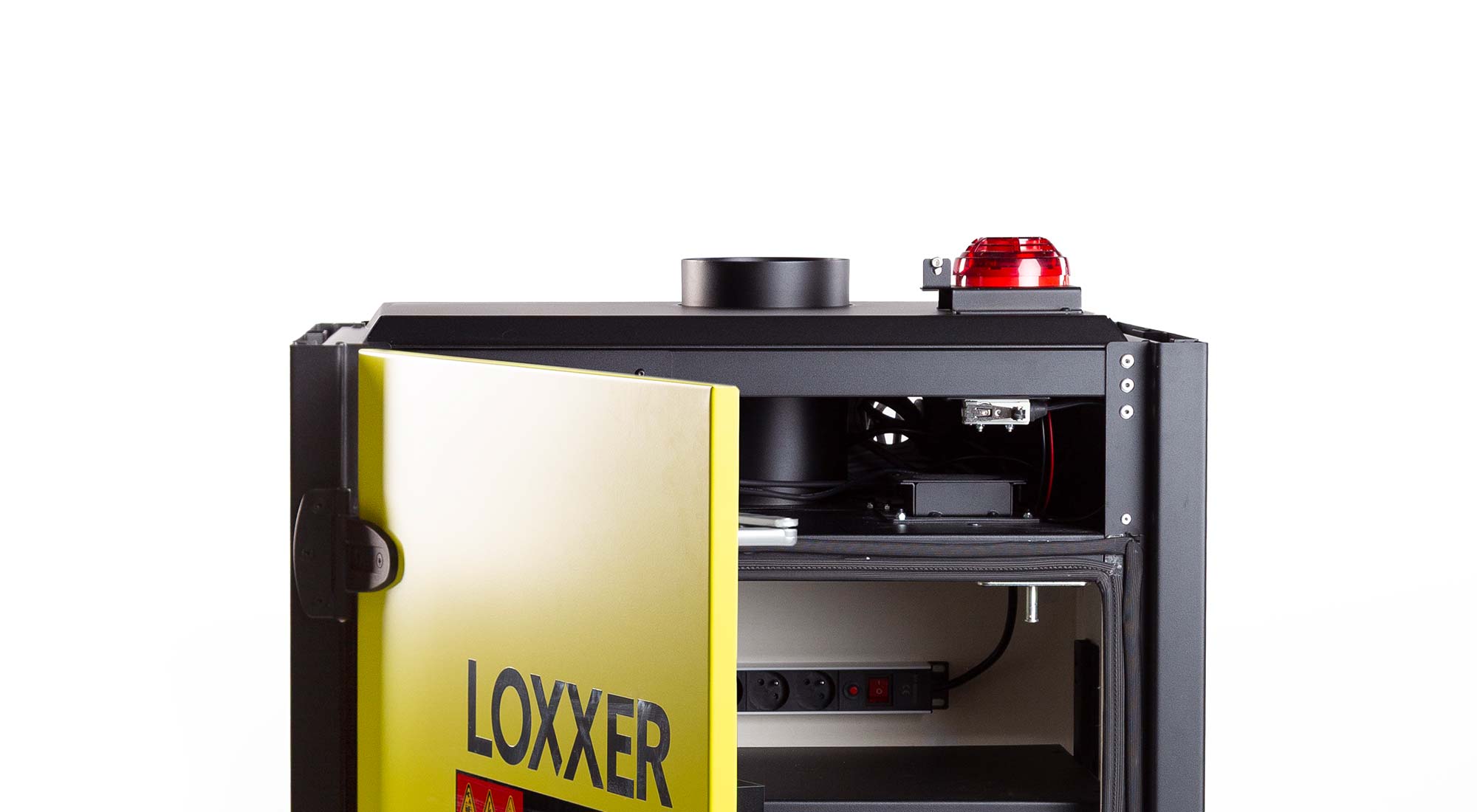

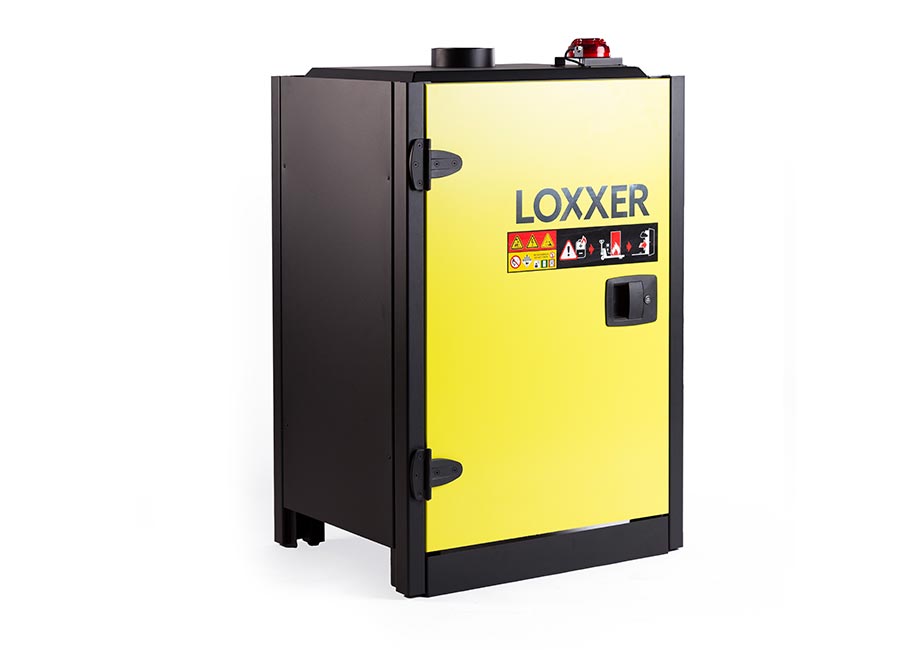

LOXK1100 Lithium-Ionen Batterie Lager- und Ladeschrank

Bei einem Lithium-Ionen-Batterieschrank ist nicht allein entscheidend, aus welchem Material einzelne Bauteile bestehen. Im Ereignisfall muss das vollständige Schranksystem als funktionale Einheit mit den besonderen thermischen und mechanischen Belastungen eines Batterieereignisses umgehen können.

Der LOXK1100 ist deshalb nach VDMA 24994 zertifiziert. Die Prüfung betrachtet den Batterieschrank unter den spezifischen Bedingungen, die beim Lagern und Laden von Lithium-Ionen-Batterien relevant sind.

Bestandteil des Sicherheitskonzeptes sind die feuerbeständige Stahlkonstruktion, Rauch- und Temperaturdetektion, audiovisuelle Alarmierung, selbstschließende Tür und aktive Belüftung.

Für Betreiber schafft die Zertifizierung eine nachvollziehbare technische Grundlage für die Auswahl eines Batterieschrankes und kann im Rahmen von Gefährdungsbeurteilung, Brandschutzkonzept und Abstimmung mit verantwortlichen Stellen oder Versicherern relevant sein.

Ein kritischer Zustand eines Lithium-Ionen-Akkus zeigt sich nicht zwingend erst durch sichtbare offene Flammen. Bereits zuvor können auffällige Temperaturanstiege, Rauch oder Reaktionsgase auftreten.

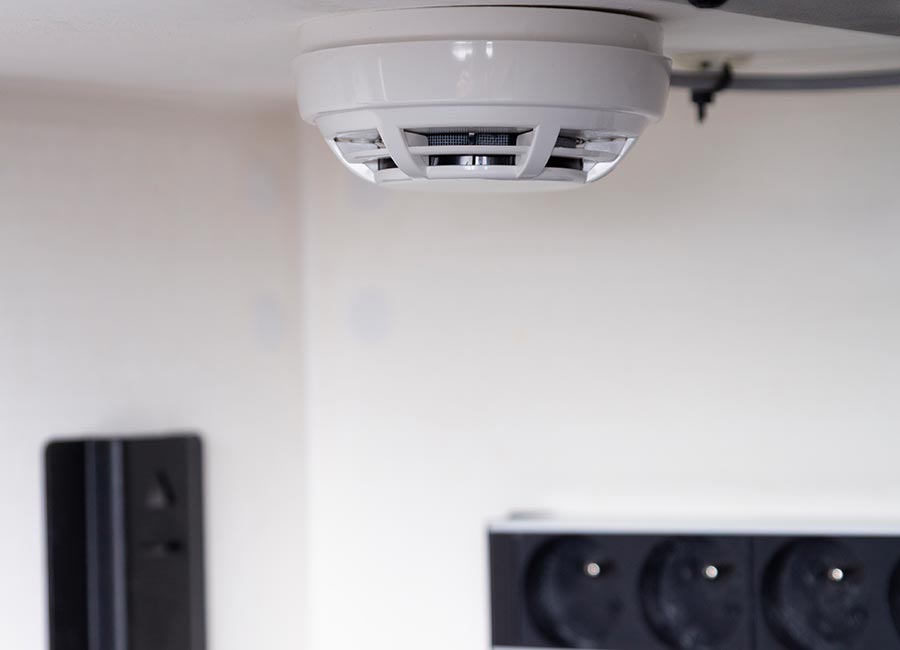

Der LOXK1100 überwacht den Schrankinnenraum deshalb mit Rauch- und Temperaturdetektion. Beide Überwachungsgrößen ergänzen sich und ermöglichen eine frühzeitige Erkennung auffälliger Zustände.

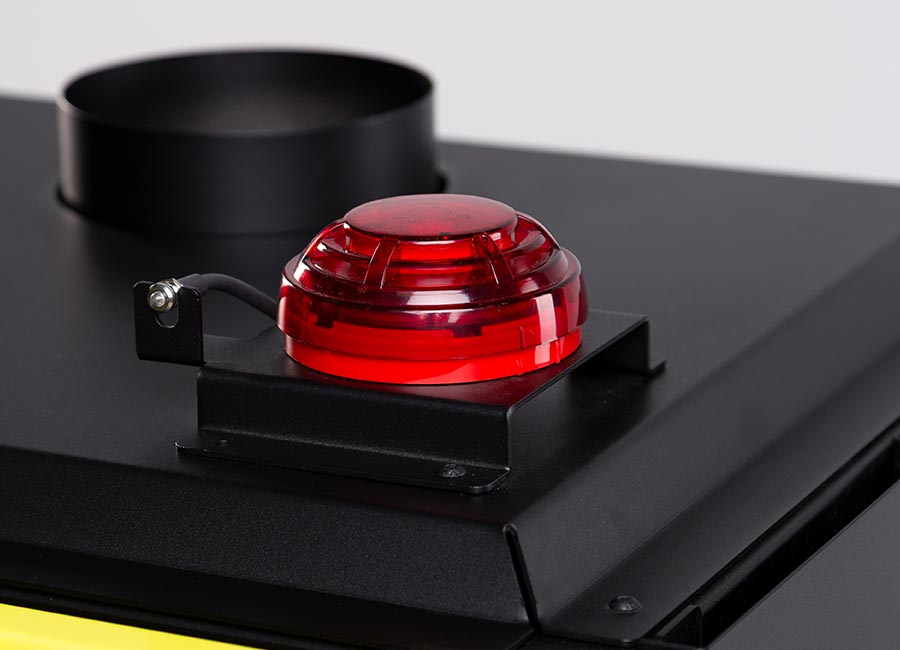

Wird ein entsprechendes Ereignis erkannt, aktiviert der Schrank seine audiovisuelle Alarmierung. Die integrierte RGB-LED dient dabei zusätzlich als Statusanzeige.

Dadurch kann das betriebliche Personal frühzeitig reagieren, den Bereich sichern und die im jeweiligen Notfall- und Brandschutzkonzept definierten Maßnahmen einleiten.

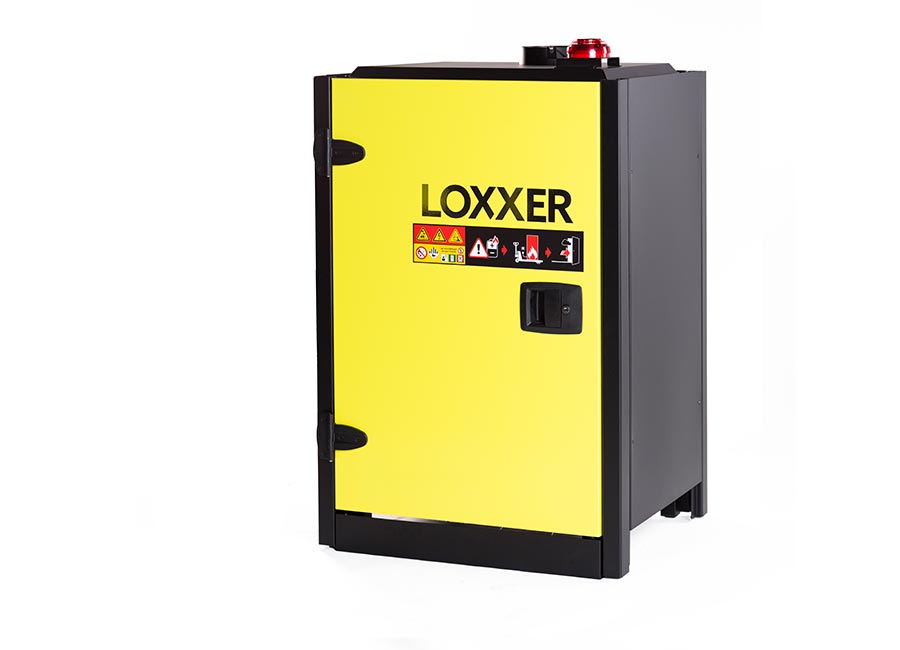

Die einflügelige Tür des LOXK1100 ist selbstschließend, abschließbar und mit einem Türkontakt ausgestattet. Damit bleibt der definierte Betriebszustand des Batterieschrankes nicht allein vom manuellen Schließen der Tür abhängig.

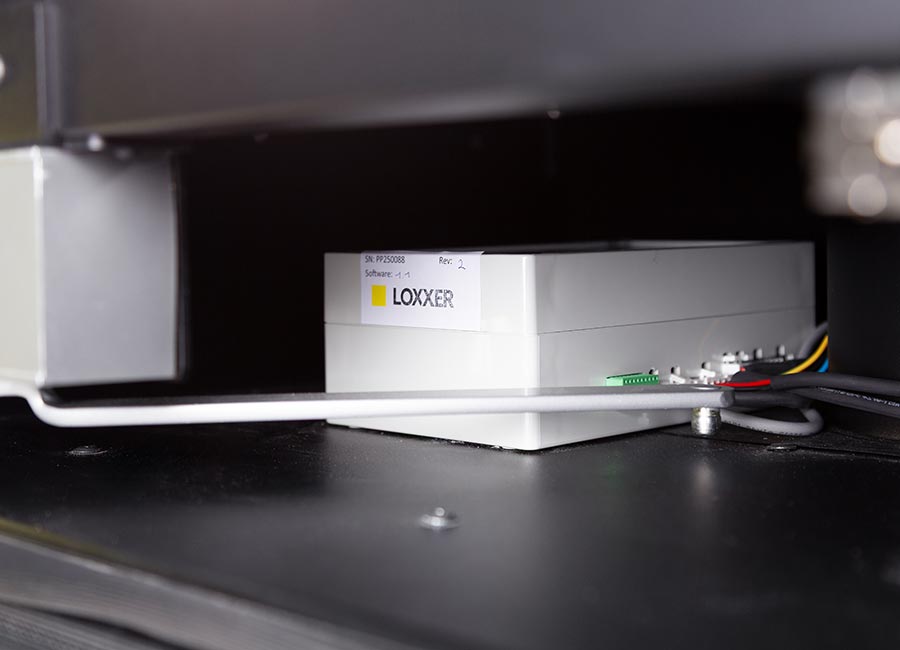

Für weiterführende betriebliche Sicherheitskonzepte ist der LOXK1100 zusätzlich für den Anschluss an eine externe Brandmeldezentrale vorbereitet.

Die Signale der integrierten Rauch- und Temperaturdetektion können damit – abhängig von der vorhandenen Brandmeldeanlage und der konkreten Konfiguration – in übergeordnete Alarmierungs- und Gebäudesicherheitskonzepte eingebunden werden.

Gerade in größeren Werkstätten, Industriegebäuden oder unbeaufsichtigten Technikbereichen kann diese Systemintegration einen wesentlichen zusätzlichen Nutzen darstellen.

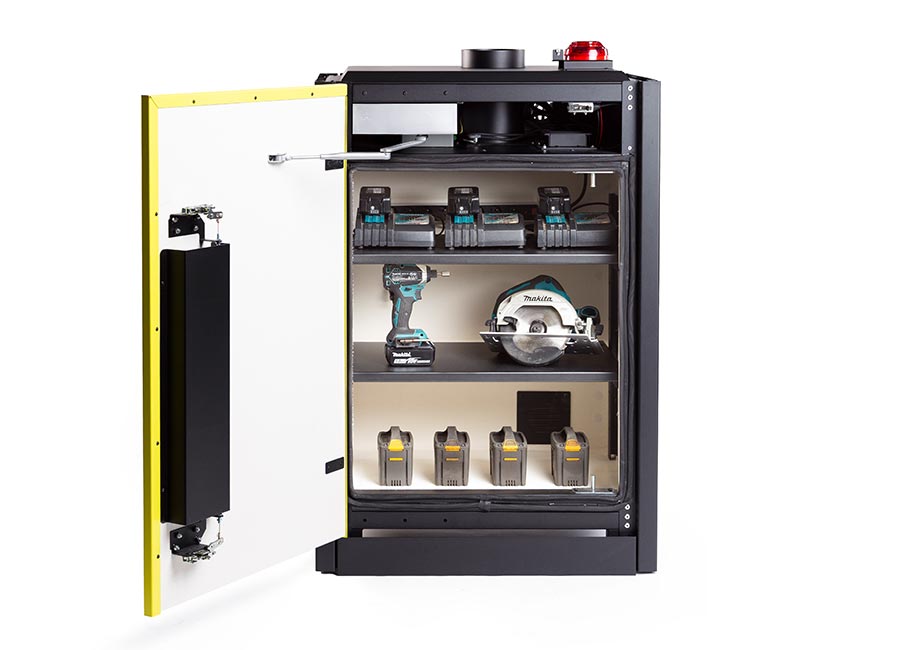

Beim gleichzeitigen Betrieb mehrerer Ladegeräte entsteht innerhalb eines Batterieschrankes Wärme. Eine geeignete Ladeinfrastruktur muss deshalb auch den normalen thermischen Betriebszustand berücksichtigen.

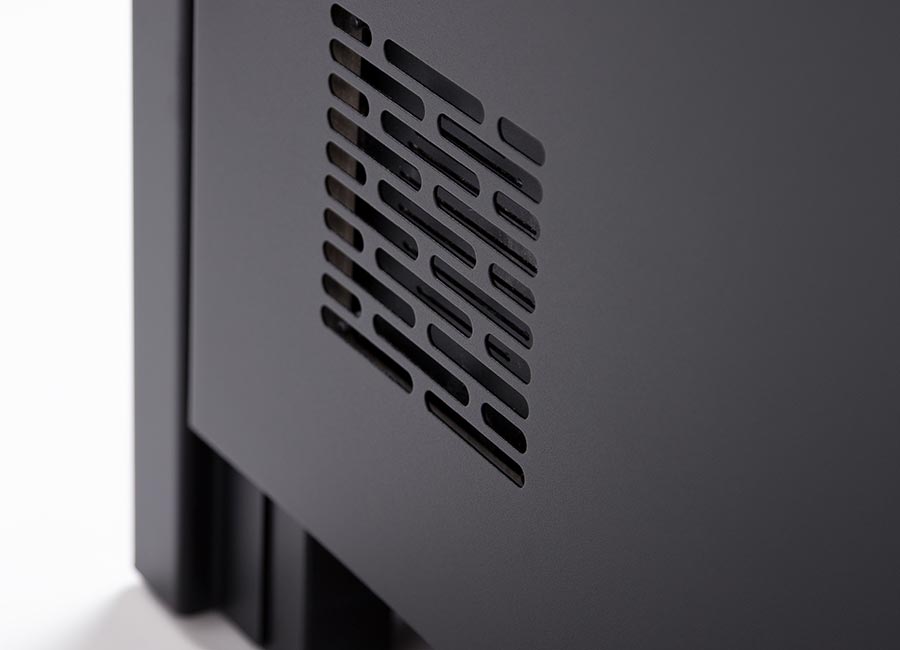

Der LOXK1100 verfügt über eine aktive Belüftung, die den Luftaustausch im Schrankinneren unterstützt und so einem unnötigen Wärmestau im regulären Ladebetrieb entgegenwirkt.

Zusätzlich besitzt das System einen Anschluss für eine externe Abluftführung. Dadurch kann die Luftführung abhängig vom vorgesehenen Aufstellort und der Gebäudesituation weitergeführt werden.

Die konkrete Auslegung der Abluft sollte immer gemeinsam mit Aufstellort, elektrischer Anschlussleistung und dem vorhandenen betrieblichen Sicherheitskonzept betrachtet werden.

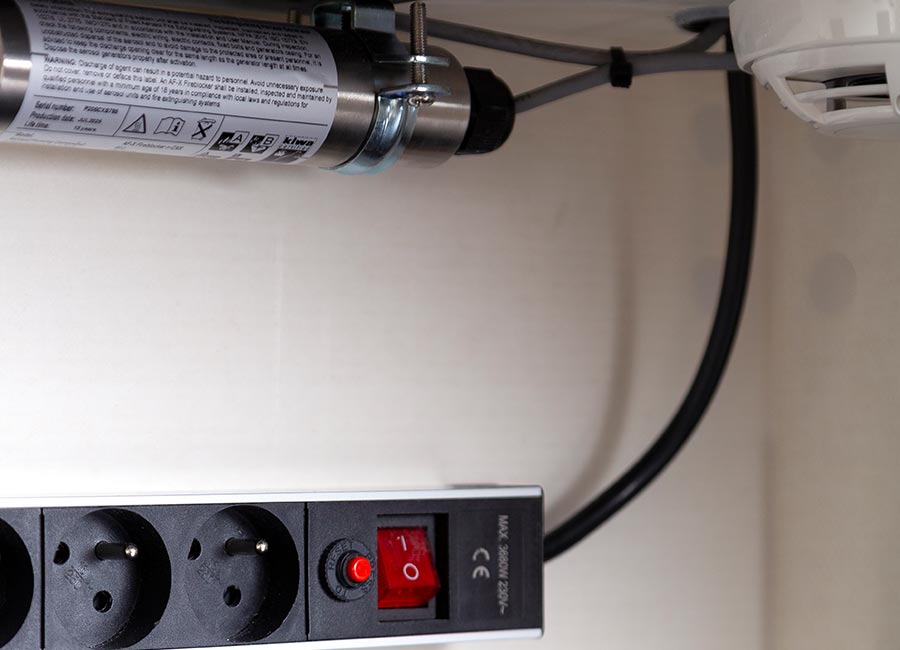

Neben der serienmäßigen Detektion und Alarmierung kann der LOXK1100 optional mit einem zertifizierten Aerosol- Brandbekämpfungssystem ausgestattet werden.

Das System wird als zusätzliche Sicherheitsebene innerhalb des Batterieschrankes eingesetzt und kann bei einem detektierten Brandereignis automatisch aktiviert werden.

Gerade an Standorten ohne automatische Sprinkleranlage oder bei erhöhten Anforderungen an die betriebliche Sicherheit kann diese Erweiterung ein sinnvoller Bestandteil des Gesamtkonzeptes sein.

Wichtig ist die richtige Einordnung: Ein Thermal Runaway innerhalb einer Lithium-Ionen-Zelle lässt sich nicht mit einem klassischen Löschvorgang sicher „abschalten“. Das Aerosol-System dient daher als zusätzliche Brandbekämpfungs- und Begrenzungsfunktion innerhalb des Schrankes.
