Brandschutz · E-Bike · Lithium-Ionen

Brandschutz- und Ladetasche für E-Bike-Akkus bis 750 Wh

Mehrlagige Hochtemperatur-Schutztasche zum Laden, Lagern und Transportieren von Lithium-Ionen-E-Bike-Akkus. Mit Druck- und Gasmanagement, nicht brennbaren Edelstahl-Drehverschlüssen und gesicherter Kabeldurchführung.

E-Bike-Akkus
bis 750 Wh
Dauertemperatur
bis 1.200 °C
Abmessung
60 × 15 × 15 cm
Verschluss
Edelstahl
  • Entwicklung und Fertigung im eigenen Haus in Deutschland
  • Mehrfach mit E-Bike-Akkus getestet

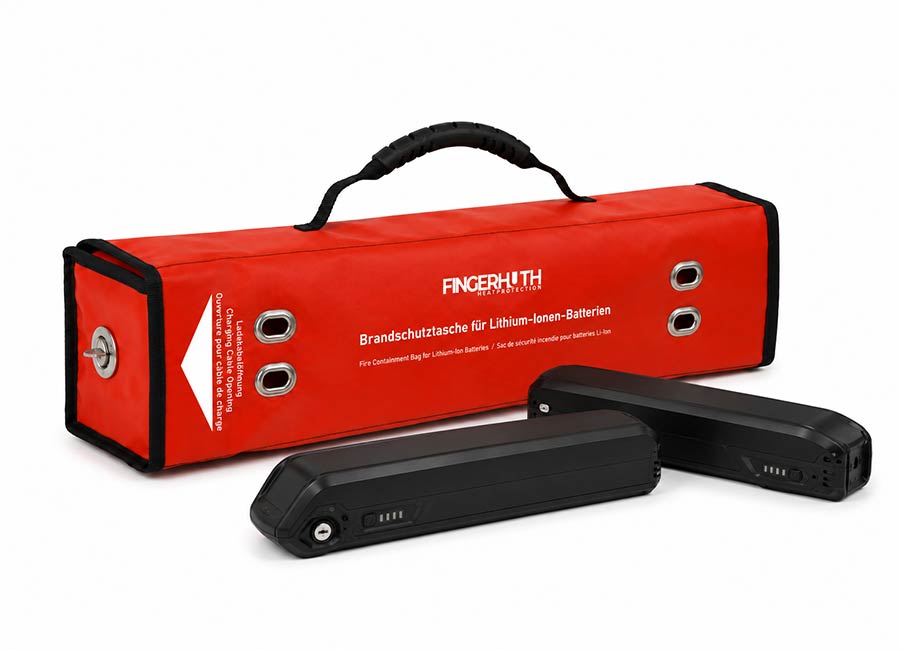

Rote Brandschutz- und Ladetasche für E-Bike-Akkus mit zwei E-Bike-Akkus davor

Produktbeschreibung

Entwickelt für die tatsächlichen Belastungen eines Thermal Runaway

E-Bike-Akkus speichern auf kleinem Raum erhebliche Energiemengen. Kommt es durch einen Zellfehler, eine Beschädigung oder einen technischen Defekt zum Thermal Runaway, entstehen in kürzester Zeit hohe Temperaturen, Flammen, heiße und brennende Partikel, Reaktionsgase und starke Druckimpulse.

Ein typisches Szenario: ein Sturz mit dem Fahrrad, ein Akku, der beim Herausnehmen herunterfällt, oder ein Gegenstand, der beim Transport im Camper auf den Akku fällt. Die Auswirkungen und ein Defekt sind von außen nicht immer zu sehen. Die Beschädigung eines Lithium-Ionen-Akkus kann auch erst Tage oder Wochen nach dem Ereignis zu einer kritischen Reaktion führen.

Deshalb ist diese Tasche nicht einfach eine feuerfeste Hülle. Entscheidend ist das Zusammenspiel aus mehrlagigem Hochtemperaturaufbau, thermischer Isolation, kontrolliertem Druck- und Gasmanagement und einem vollständig nicht brennbaren Verschlusssystem.

Die Standardausführung mit 60 × 15 × 15 cm ist auf marktübliche E-Bike- und Pedelec-Akkus bis 750 Wh ausgelegt. Über die gesicherte Kabeldurchführung wird der Akku in der geschlossenen Tasche geladen. So eignet sie sich zum Laden, Lagern und geschützten Transport, privat wie professionell.

Ausführung

Standardausführung für E-Bike-Akkus

Die Standardabmessung passt für marktübliche E-Bike- und Pedelec-Akkus. Wählen Sie die Ausführung, um sie direkt anzufragen.

  • Brandschutz- und Ladetasche für E-Bike-Akkus, Standardausführung

    Standardausführung

    60 × 15 × 15 cm

    Brandschutz- und Ladetasche mit gesicherter Kabeldurchführung und Edelstahl-Drehverschlüssen.

    Für
    E-Bike-Akkus bis 750 Wh
    Nutzung
    Laden, Lagern, Transportieren
    Temperatur
    bis 1.200 °C dauerhaft
    Ausführung anfragen
  • Andere Akkugröße oder eigene Ausführung?

    Für spezielle Akkutypen, Größen und Geometrien entwickeln und fertigen wir kundenspezifische Taschen, als Einzelanfertigung oder in Serie.

    Sonderanfertigung anfragen

Druck- und Gasmanagement

Versetzte Entgasungsöffnungen statt direkter Austrittslinie

Ein Thermal Runaway erzeugt nicht nur Hitze. In kurzer Zeit entstehen große Mengen heißer Reaktionsgase, die den Innendruck einer geschlossenen Tasche stark erhöhen. Die Konstruktion muss diese Gase ableiten, ohne Flammen und heißen Partikeln einen direkten Weg nach außen zu öffnen.

Dafür haben wir ein mehrlagiges Druck- und Gasmanagement entwickelt. Die Entgasungsöffnungen der einzelnen Lagen liegen versetzt zueinander, zwischen Akku und äußerer Öffnung gibt es keine geradlinige Verbindung. Die Gase werden im Lagenaufbau umgelenkt, die Zwischenlagen bilden eine zusätzliche Barriere gegen gerichtete Flammenstrahlen, Jetstreams und heiße Batteriepartikel.

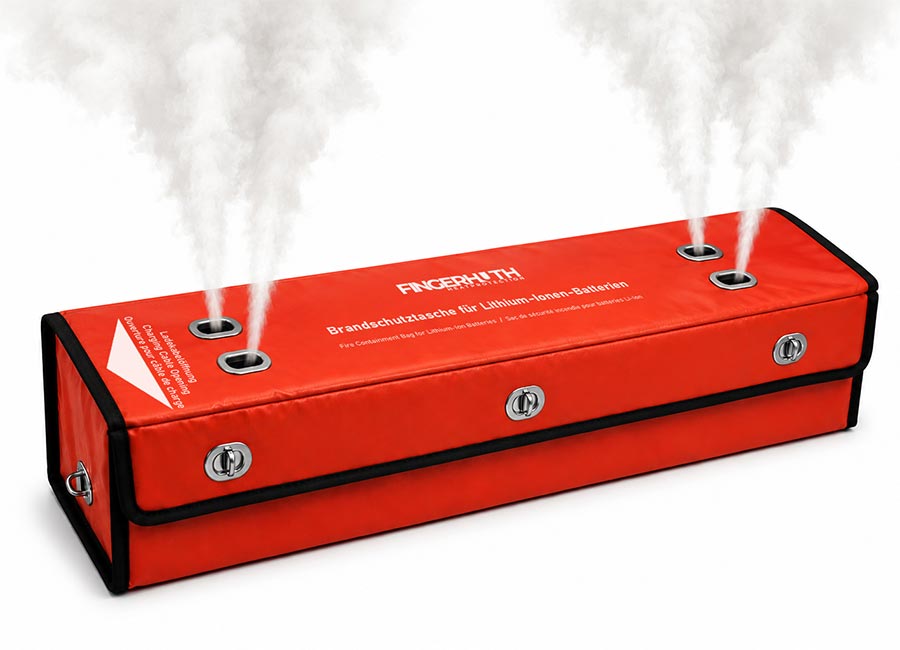

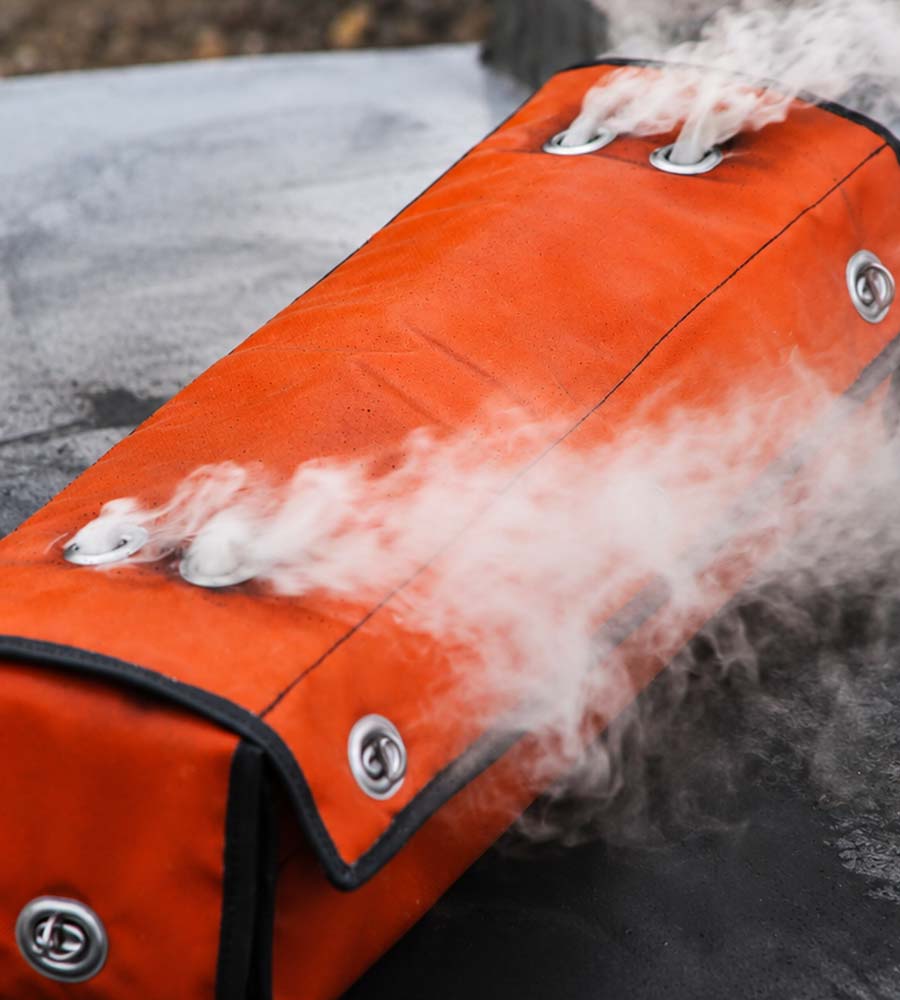

Reaktionsgase treten seitlich aus den versetzten Entgasungsöffnungen der E-Bike-Tasche aus
Aufgeklappte Lage der E-Bike-Brandschutztasche mit versetzten Entgasungsöffnungen in Außen- und Innenlage

Mehrlagensystem · kein direkter Durchgang

Warum die Position der Entgasungsöffnungen zählt

Eine einfache Öffnung in nur einer Materiallage kann einen direkten Weg vom Batterieraum nach außen schaffen. Bei einem dynamischen Batterieereignis werden genau entlang dieses Weges heiße Gase, Flammen oder glühende Partikel nach außen beschleunigt.

Unser System arbeitet deshalb mit mehreren funktionalen Ebenen. Der Gasstrom wird zunächst umgelenkt und über weitere Hochtemperaturlagen geführt. Der Druck wird nicht vollständig eingeschlossen, ein direkter Strömungskanal zum Akku entsteht aber nicht. Das ist wichtig, weil austretende Flammen oder heiße Batterieteile sonst brennbare Gegenstände in der Umgebung entzünden können.

Nicht brennbarer Verschluss

Edelstahl-Drehverschlüsse, wo textile Verschlüsse an ihre Grenzen kommen

Das Hochtemperaturgewebe allein bestimmt nicht die Leistung einer Brandschutztasche. Ein möglicher Schwachpunkt ist der Verschluss, denn die Tasche muss gerade während des Ereignisses geschlossen und mechanisch stabil bleiben.

Textile Gurte, Kunststoffschnallen, Klett- oder Reißverschlüsse können unter starker thermischer Belastung schmelzen, ihre Festigkeit verlieren oder selbst zur Flammenausbreitung beitragen. Wir setzen deshalb massive Edelstahl-Drehverschlüsse ein. Sie sind hochtemperaturbeständig, auf hohe mechanische Belastungen ausgelegt und helfen bei Druckstößen, ein unkontrolliertes Öffnen der Tasche zu vermeiden.

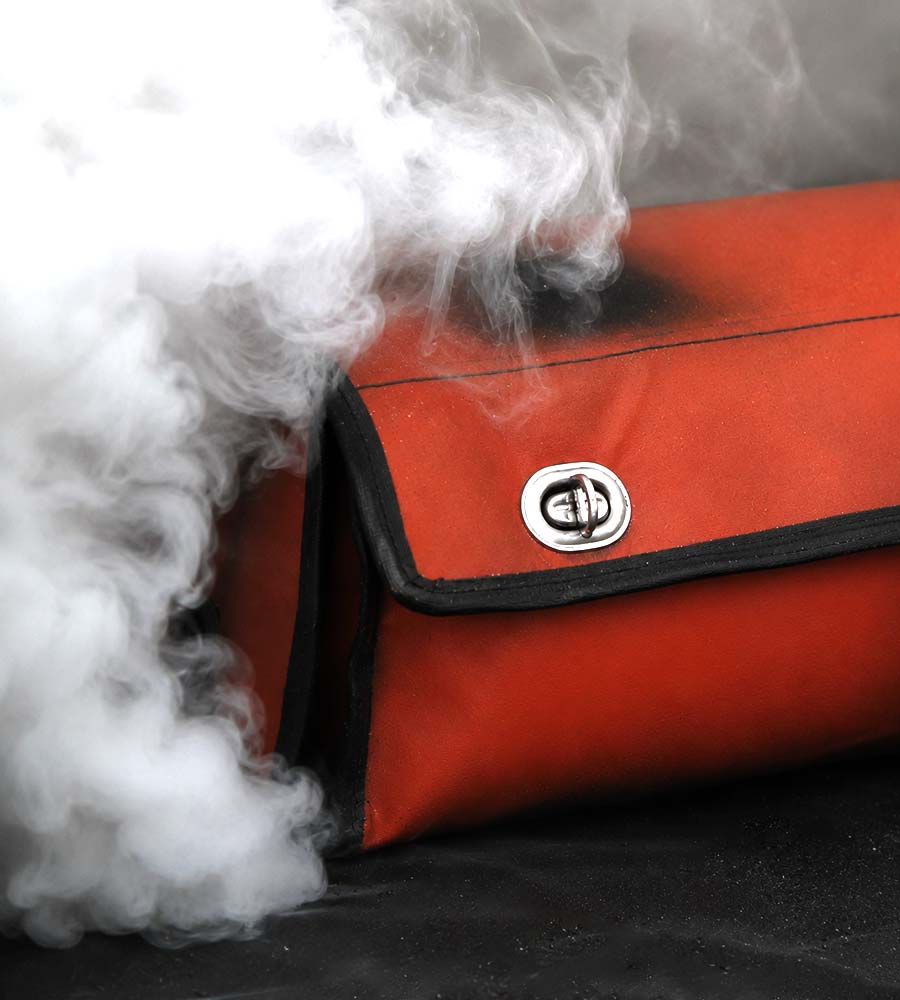

Edelstahl-Drehverschluss an der Stirnseite der E-Bike-Brandschutztasche, Rauch tritt aus

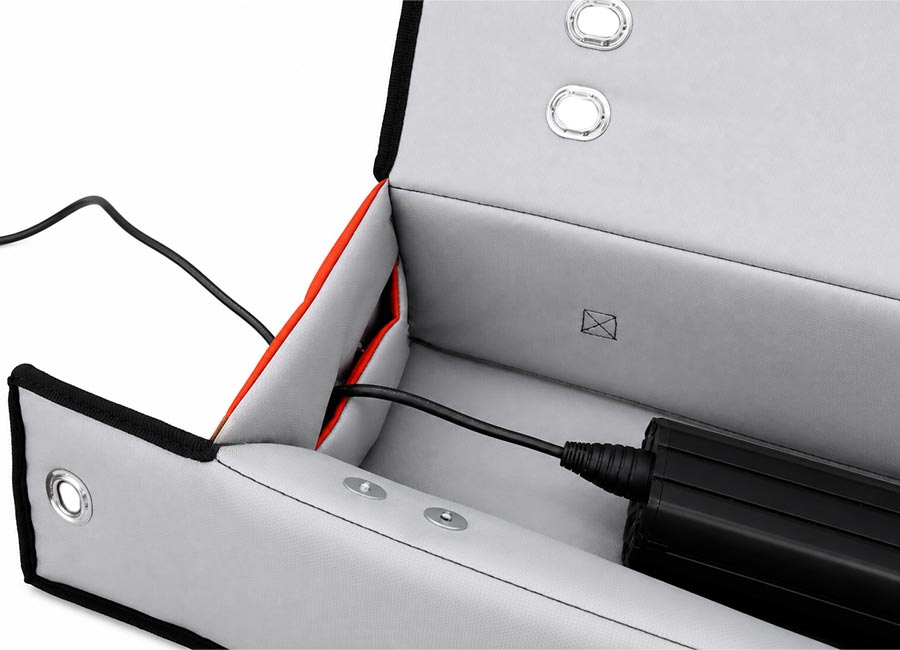

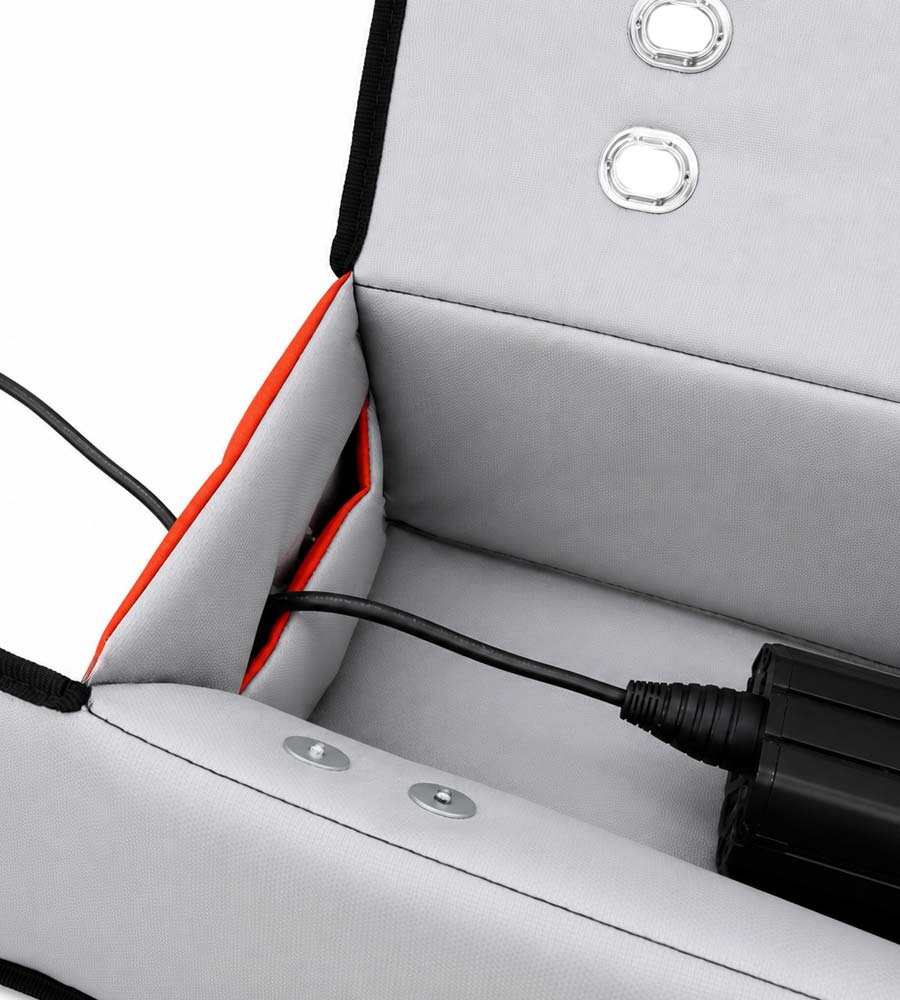

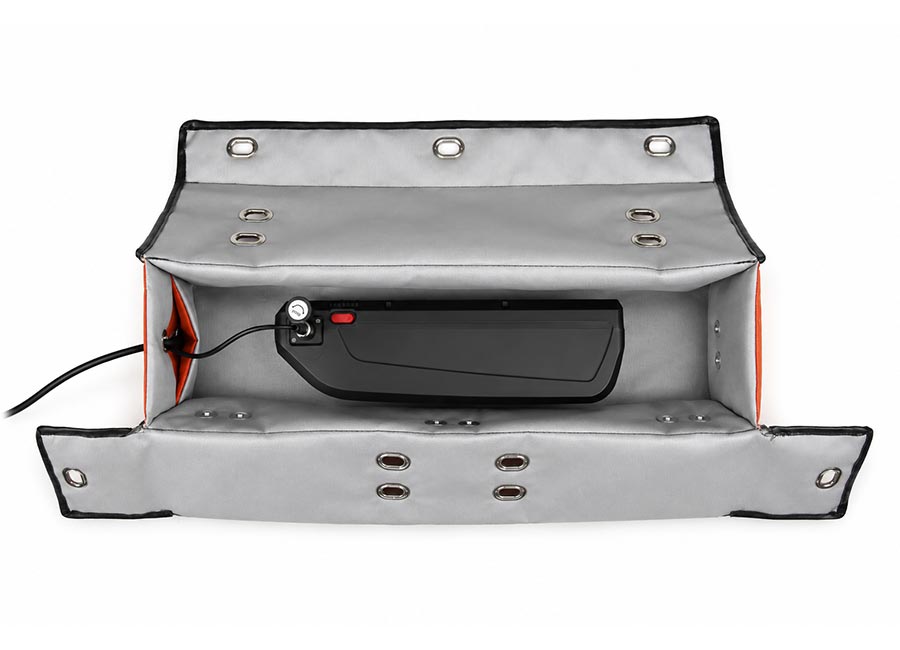

Ladekabel wird durch die gesicherte Kabeldurchführung in die geöffnete Tasche geführt

Laden · gesicherte Kabeldurchführung

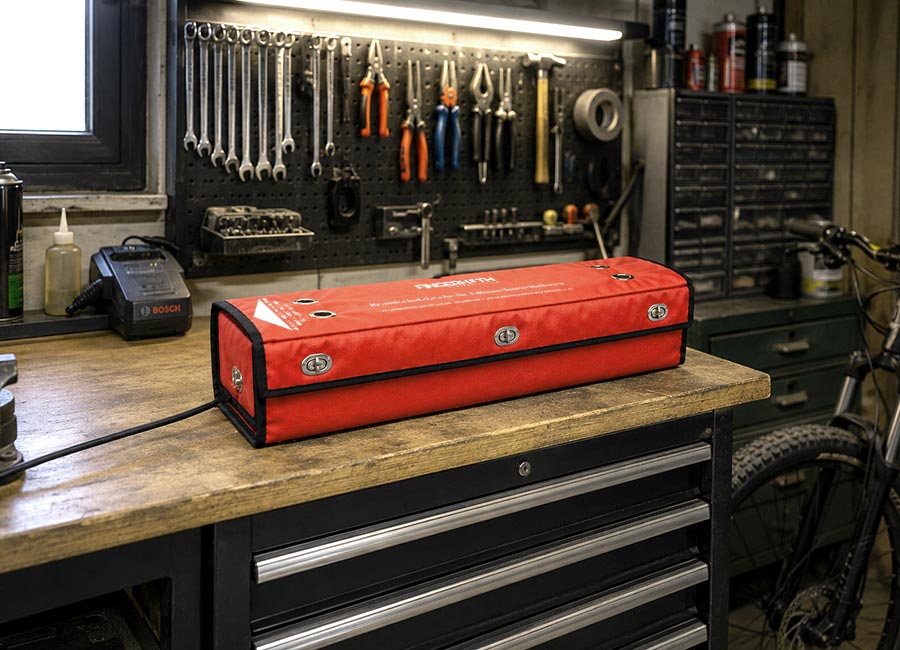

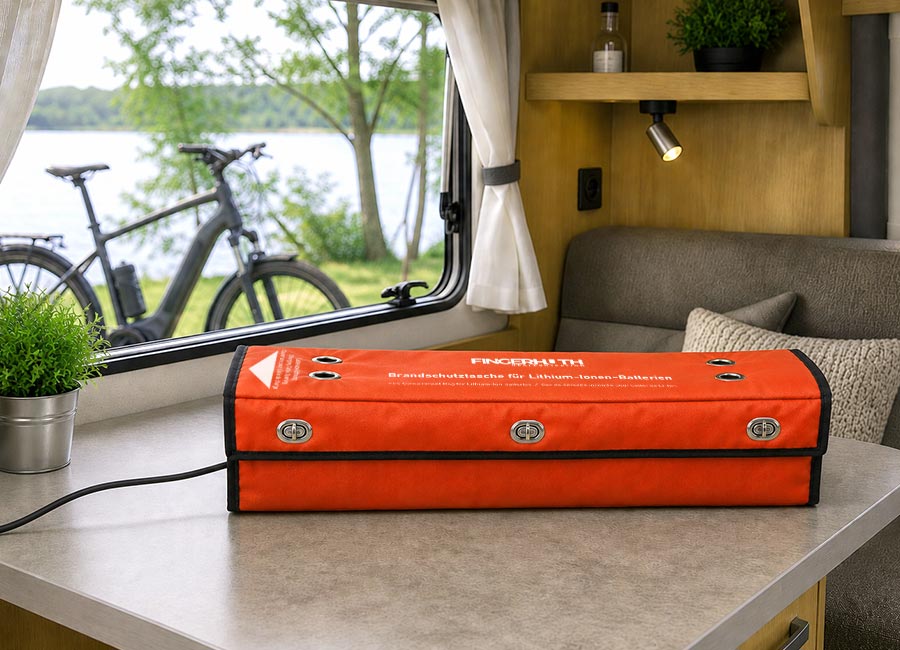

E-Bike-Akkus in der geschlossenen Tasche laden

Diese Ausführung ist ausdrücklich als Brandschutz- und Ladetasche entwickelt. Über eine gesicherte Kabeldurchführung wird das Ladekabel in den geschützten Innenraum geführt, der Akku bleibt während des Ladens vollständig in der geschlossenen Tasche.

Gerade dieser Betriebszustand ist relevant, denn Zellfehler oder Defekte können auch beim Laden zu einem thermischen Ereignis führen. Das Schutzkonzept aus mehrlagigem Aufbau, Gasmanagement und Edelstahlverschluss bleibt dabei vollständig erhalten.

  • Laden

    Gesicherte Kabeldurchführung

    Das Ladekabel wird in den Innenraum geführt, die Tasche bleibt geschlossen.

  • Auslegung

    E-Bike-Akkus bis 750 Wh

    Für marktübliche E-Bike- und Pedelec-Akkus entwickelt und mehrfach unter realen Batteriebedingungen getestet.

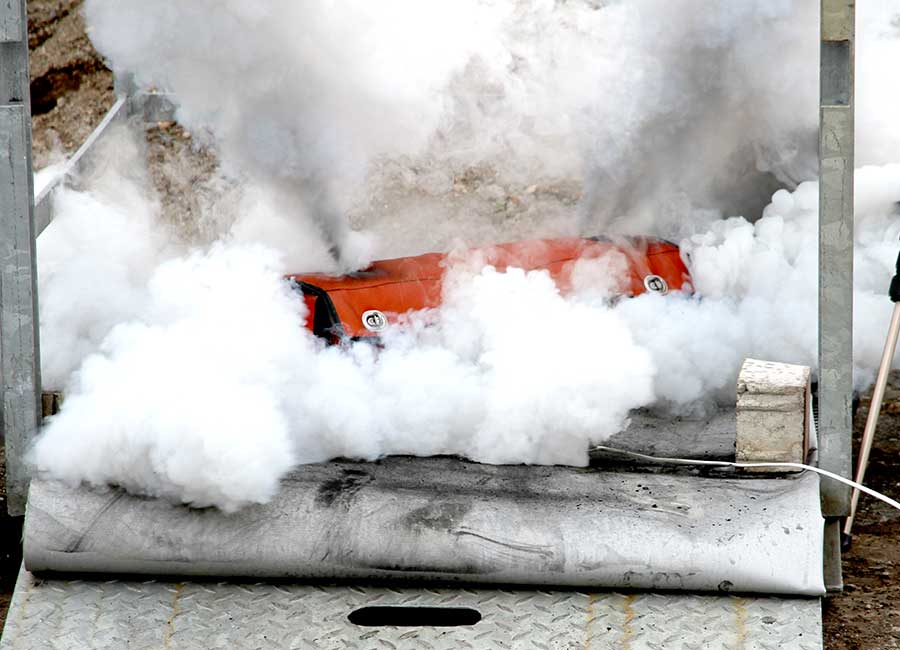

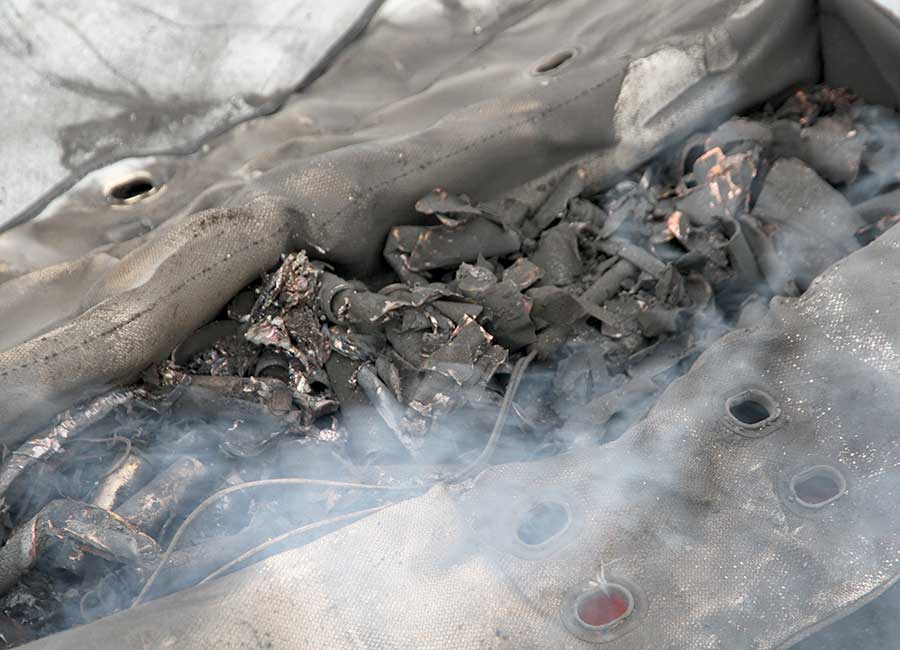

E-Bike-Brandschutztasche während eines Thermal-Runaway-Tests, Rauch tritt aus der geschlossenen Tasche aus

Praxistest · Thermal Runaway

Getestet unter realistischen Bedingungen

Ein Batterieereignis lässt sich nicht allein über die Temperaturbeständigkeit eines Gewebes bewerten. Entscheidend ist das Verhalten der vollständigen Tasche als Gesamtsystem.

  • Mehrfach getestetDie Konstruktion wurde mehrfach mit leistungsstarken E-Bike-Akkus unter realitätsnahen Thermal-Runaway-Bedingungen getestet.
  • Ungeschnittener PraxistestThermal Runaway eines 635-Wh-E-Bike-Akkus mit 100 % Ladezustand (SOC), vollständig in der Brandschutztasche eingeschlossen.
  • Fraunhofer HHIIm Rahmen eines Versuchs am Fraunhofer Heinrich-Hertz-Institut wurde ein Lithium-Ionen-E-Bike-Akku kontrolliert thermisch zur Reaktion gebracht und das Verhalten innerhalb des Schutzsystems untersucht.
Fraunhofer HHI

Vom Fraunhofer HHI getestet und für geeignet erklärt

Die Tasche begrenzt die Auswirkungen eines Batterieereignisses auf die Umgebung. Sie ist Teil eines Sicherheitskonzepts und ersetzt keine Gefährdungsbeurteilung.

Praxistest · Video

Thermal Runaway im Video

Die Aufnahmen zeigen einen ungeschnittenen Praxistest, einen Versuch mit Temperaturmessung am Fraunhofer HHI und zum Vergleich die Branddynamik eines ungeschützten E-Bike-Akkus.

Praxiserprobung

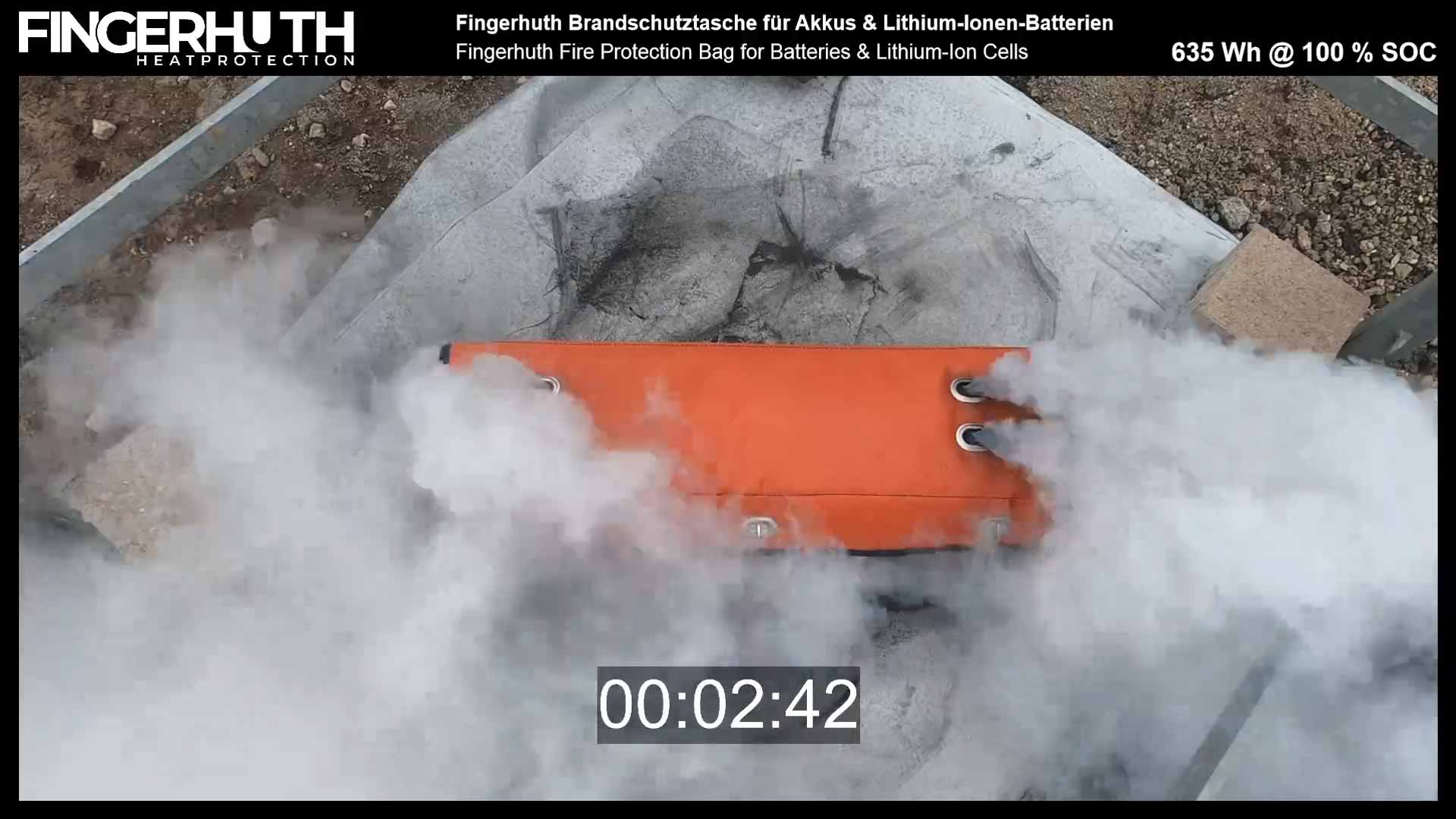

Thermal Runaway eines 635-Wh-E-Bike-Akkus mit 100 % SOC, ungeschnitten

Der vollständig ungeschnittene Test zeigt die Reaktion eines 635-Wh-E-Bike-Akkus mit 100 % Ladezustand (SOC), eingeschlossen in der Brandschutztasche. Dabei entstehen extreme Temperaturen, starke Druckimpulse, Flammenreaktionen im Inneren sowie eine ausgeprägte Rauch- und Gasentwicklung. Das Video zeigt den kompletten Ablauf ohne Schnitt.

Fraunhofer HHI · Temperaturmessung

Thermal Runaway in der Brandschutztasche mit Temperaturmessung

Im Versuch am Fraunhofer HHI wurde ein E-Bike-Akku in der geschlossenen Brandschutztasche zur Reaktion gebracht. Messstellen am Akku, an beiden Gasauslässen, an der Oberseite der Tasche und in der Umgebung dokumentieren den Temperaturverlauf während des gesamten Ereignisses.

Brandszenario E-Bike-Akku

Wenn ein Akku durchgeht: Branddynamik eines Lithium-Ionen-Akkus

Um die Risiken eines beschädigten Lithium-Ionen-Akkus zu verdeutlichen, wurde am Fraunhofer HHI ein E-Bike-Akku kontrolliert zur Reaktion gebracht. Das Video zeigt die Energie eines Thermal Runaway und macht sichtbar, welche Kräfte eine Brandschutztasche aufnehmen muss.

Technischer Sicherheitshinweis

Entzündung von Reaktionsgasen außerhalb der Tasche

Bei einem Thermal Runaway setzt ein Lithium-Ionen-Akku brennbare Reaktionsgase frei, unter anderem Wasserstoff, Kohlenmonoxid, Kohlenwasserstoffe und verdampfte Elektrolytbestandteile. Die Tasche leitet diese Gase über die Entgasungsöffnungen kontrolliert nach außen ab. Treffen sie dort auf den Luftsauerstoff, können sie sich durch ihre hohe Temperatur oder an heißen Partikeln entzünden. Das ist ein normales physikalisches Phänomen, das keine Brandschutztasche vollständig verhindern kann.

Die Tasche selbst besteht vollständig aus nicht brennbaren Komponenten und brennt nicht. Eine solche Verpuffung oder kurze Flamme an den Entgasungsöffnungen erlischt in der Regel von selbst, sobald die Gasfreisetzung nachlässt.

Nutzen Sie die Tasche deshalb auf einem nicht brennbaren Untergrund und legen Sie keine brennbaren Gegenstände unmittelbar an die Entgasungsöffnungen. Lüften Sie den Raum nach einem Ereignis gründlich, da die Reaktionsgase gesundheitsschädlich sind.

Technische Daten

Die E-Bike-Brandschutz- und Ladetasche im Überblick

Produkt und Temperatur

Produkt
Brandschutz- und Ladetasche für E-Bike-Akkus
Standardabmessung
60 × 15 × 15 cm (L × B × H)
Ausgelegt für
E-Bike-Akkus bis 750 Wh, getestet
Materialbasis
Hochtemperaturbeständige SiO2-Silikatgewebe
Aufbau
Mehrlagig mit integrierten Isolationsschichten
Dauertemperatur
bis 1.200 °C
Kurzzeitige Spitzenbelastung
bis 1.600 °C
Komponenten
100 % nicht brennbare sicherheitsrelevante Komponenten

Sicherheitskonstruktion und Anwendung

Druck- und Gasmanagement
Mehrlagen-Entgasungssystem mit versetzten Öffnungen
Austrittskanal
Keine geradlinige Verbindung zwischen Akku und äußeren Entgasungsöffnungen
Verschlusssystem
Nicht brennbare Edelstahl-Drehverschlüsse
Ladefunktion
Gesicherte Kabeldurchführung, Laden in der geschlossenen Tasche
Anwendung
Laden, Lagern und geschützter Transport
Mechanische Auslegung
Für hohe Druckimpulse und dynamische Belastungen eines Thermal Runaway
Partikelmanagement
Mehrlagiger Aufbau gegen direkten Austritt heißer oder brennender Partikel

Richtwerte. Die Eignung für den konkreten Akku und Einsatz ist im Rahmen des eigenen Sicherheitskonzepts zu prüfen.

Eigenschaften und Einsatzbereiche

E-Bike-Akkus sicherer laden, lagern und transportieren

Technische Eigenschaften

  • Für E-Bike-Akkus bis 750 Wh entwickelt und getestet
  • Mehrlagiger Aufbau aus Silikatgeweben mit integrierten Isolationslagen
  • Dauertemperatur bis 1.200 °C, kurzzeitig bis 1.600 °C
  • Druck- und Gasmanagement mit versetzt angeordneten Entgasungsöffnungen
  • Keine geradlinige Verbindung zwischen Akku und äußerer Öffnung
  • Nicht brennbare Edelstahl-Drehverschlüsse statt Kunststoff- oder Textilverschlüssen
  • Gesicherte Kabeldurchführung zum Laden in der geschlossenen Tasche
  • Robust ausgelegt für Druckimpulse, heiße Partikel und dynamische Belastungen

Typische Einsatzbereiche

  • Laden von E-Bike- und Pedelec-Akkus bis 750 Wh
  • Lagerung in Garagen, Kellern und Technikräumen
  • Fahrradwerkstätten und E-Bike-Service
  • Fahrradhandel, Vermietung und E-Bike-Flotten
  • Unternehmen mit betrieblich genutzten E-Bikes und Pedelecs
  • Wohnmobile, Camper und mobile Anwendungen
  • Transport und temporäre Aufbewahrung von E-Bike-Akkus
  • Vorbeugender Batteriebrandschutz im privaten und professionellen Umfeld

Häufige Fragen

Fragen zur E-Bike-Brandschutz- und Ladetasche

Für welche E-Bike-Akkus ist die Tasche geeignet?

Für marktübliche Lithium-Ionen-E-Bike- und Pedelec-Akkus bis 750 Wh. Die Standardabmessung beträgt 60 × 15 × 15 cm (L × B × H).

Sollte ein brennender E-Bike-Akku gelöscht werden?

Eine Brandschutzlösung für Lithium-Ionen-Akkus soll den Brand nicht ersticken, sondern kontrolliert ablaufen lassen. Unterbricht man den Thermal Runaway, etwa im Wasserbad, bleiben häufig intakte Zellen zurück, die Stunden oder Tage später erneut reagieren können. Erst ein vollständig durchreagierter Akku ohne intakte Restzellen ist sicher. Wir empfehlen daher, den Akku kontrolliert vollständig ausbrennen zu lassen. Die Tasche begrenzt dabei Flammen und Wärme auf ihren Innenraum.

Kann der Akku in der Tasche geladen werden?

Ja. Diese Ausführung ist ausdrücklich als Ladetasche entwickelt. Das Ladekabel wird über eine gesicherte Kabeldurchführung in den Innenraum geführt, der Akku bleibt während des Ladens in der geschlossenen Tasche.

Warum hat die Tasche Entgasungsöffnungen?

Bei einem Thermal Runaway entstehen große Mengen heißer Reaktionsgase. Die versetzt angeordneten Öffnungen der einzelnen Lagen ermöglichen eine Druckentlastung, ohne eine geradlinige Verbindung zwischen Akku und Umgebung zu schaffen. Die Gase werden im Lagenaufbau umgelenkt.

Wurde die Tasche getestet?

Ja. Die Konstruktion wurde mehrfach mit leistungsstarken E-Bike-Akkus unter realitätsnahen Thermal-Runaway-Bedingungen getestet, unter anderem in einem ungeschnittenen Test mit einem 635-Wh-Akku bei 100 % Ladezustand. Zusätzlich wurde in einem Versuch am Fraunhofer Heinrich-Hertz-Institut ein E-Bike-Akku kontrolliert zur Reaktion gebracht und das Verhalten innerhalb des Schutzsystems untersucht.

Ist die Tasche feuerfest?

Der Begriff feuerfest beschreibt die Tasche nur unvollständig. Die SiO2-Silikatgewebe sind für eine Dauertemperatur bis 1.200 °C und kurzzeitige Spitzen bis 1.600 °C ausgelegt, alle sicherheitsrelevanten Komponenten einschließlich der Edelstahlverschlüsse sind nicht brennbar. Entscheidend ist das Zusammenspiel mit Isolation und Gasmanagement: Die Tasche begrenzt die Auswirkungen eines Batterieereignisses auf die Umgebung.

Welche Temperaturen hält die Tasche aus?

Die SiO2-Silikatgewebe sind für eine Dauertemperatur bis 1.200 °C und kurzzeitige Spitzen bis 1.600 °C ausgelegt. Alle sicherheitsrelevanten Komponenten einschließlich der Edelstahlverschlüsse sind nicht brennbar.
