Vom einzelnen Schweißvorhang zum vollständig abgestimmten Vorhangsystem
SYSTEM SOLUTION Track & Mounting
Ein industrieller Schweiß- oder Hitzeschutzvorhang entfaltet seine Funktion erst dann zuverlässig, wenn auch Führung, Befestigung und Beweglichkeit zur jeweiligen Einbausituation passen. Unsere Laufschienen und Montagesysteme sind deshalb als modular kombinierbares System für individuell konfektionierte Vorhanglösungen ausgelegt.
Die Basis bildet eine kompakte Vorhangschiene mit 28 × 30 mm Profil. Gerade Schienenelemente mit 2.000 mm Lieferlänge können über Verbindungsmuffen verlängert und mit 90° Bögen zu abgewinkelten oder teilumschließenden Schutzbereichen kombiniert werden. Wand- und Deckenbefestigungsmuffen ermöglichen eine an die baulichen Gegebenheiten angepasste Montage.
Für die bewegliche Aufhängung kommen kugelgelagerte Vorhangrollen zum Einsatz. Über Karabinerhaken werden die Rollen mit den konfektionierten Ösen des Vorhangs verbunden. Rollenstopper definieren die Endpositionen innerhalb der Schiene und unterstützen eine kontrollierte Führung des Vorhangsystems.
Vorhangmaterial, Abmessungen, Ösenabstände und benötigte Systemkomponenten können direkt über unseren Schweißvorhang-Konfigurator gemeinsam ausgelegt werden. So entsteht eine technisch aufeinander abgestimmte Komplettlösung statt einer Kombination einzelner, unabhängig ausgewählter Komponenten.
Schweißvorhang und Laufschienensystem gemeinsam konfigurieren
Definieren Sie zunächst Material, Abmessungen, Randbearbeitung und Ösen Ihres Vorhangs. Anschließend können die benötigten Laufschienen und Zubehörkomponenten direkt zur Konfiguration ergänzt und mengenmäßig auf die Vorhangpositionen abgestimmt werden. Damit erhalten Sie eine vollständige technische Grundlage für Angebot, Fertigung und Montage.

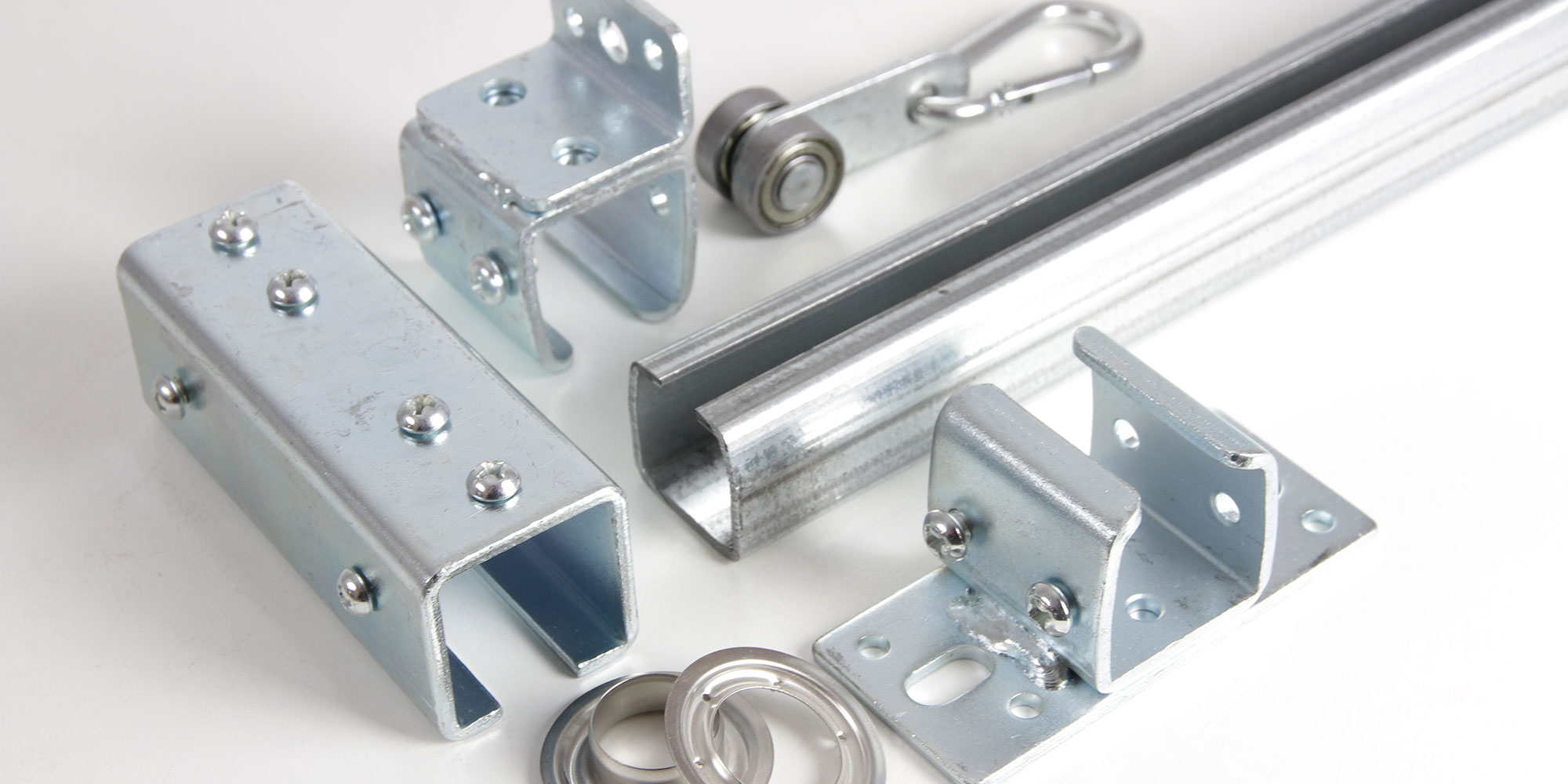

Laufschienen, Rollen und Befestigungskomponenten im Überblick
Die einzelnen Komponenten sind auf das 28 × 30 mm Schienenprofil und die Aufhängung unserer konfektionierten Industrievorhänge abgestimmt. Je nach Einbausituation lassen sich gerade Strecken, 90° Umlenkungen sowie Wand- oder Deckenbefestigungen realisieren.

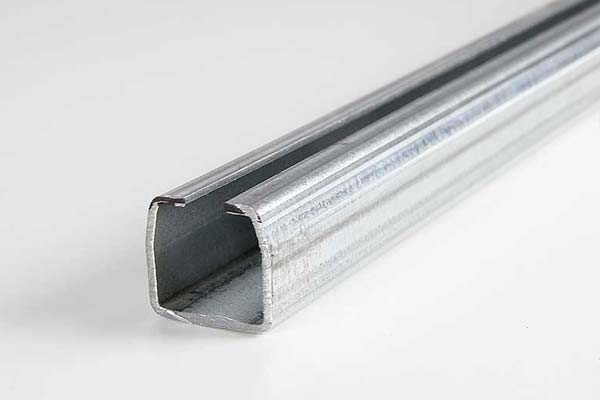

Vorhangschiene
Profil: H 28 × B 30 mm
Lieferlänge: 2.000 mm
Gewicht: ca. 1,45 kg/m
Vorhangschiene · 90° Bogen
Profil: H 28 × B 30 mm
Biegeradius: 500 mm
Ausführung: Enden je 300 mm gerade
Gestreckte Länge: ca. 1.400 mm

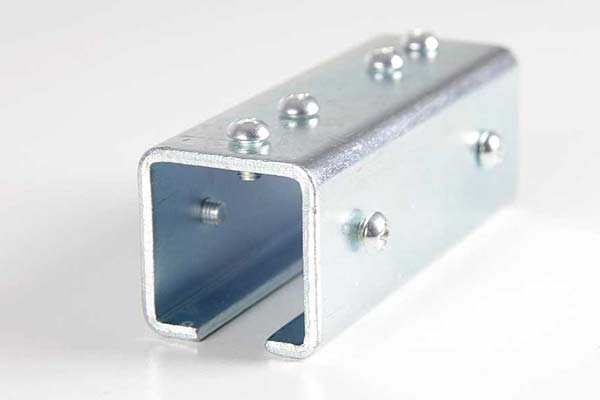

Verbindungsmuffe
Passend für: 28 × 30 mm Schiene
Material: Stahl, verzinkt
Gewicht: ca. 0,28 kg/Stück
Deckenbefestigungsmuffe
Passend für: 28 × 30 mm Schiene
Material: Stahl, verzinkt
Gewicht: ca. 0,18 kg/Stück

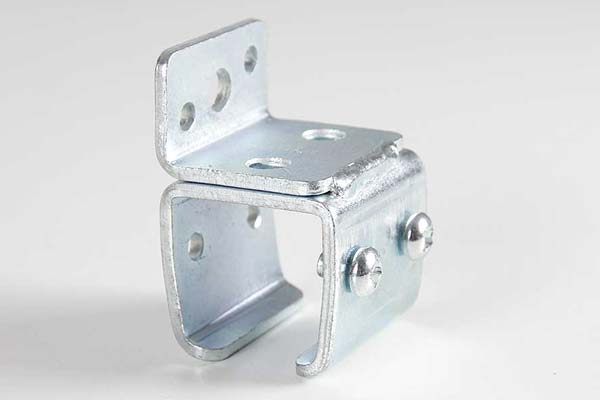

Wandbefestigungsmuffe
Passend für: 28 × 30 mm Schiene
Material: Stahl, verzinkt
Gewicht: ca. 0,14 kg/Stück

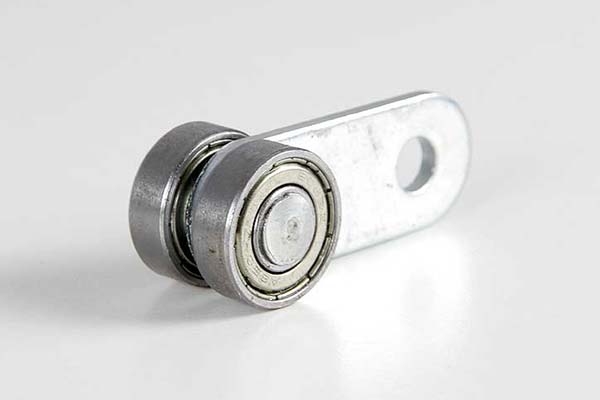

Vorhangrolle mit Kugellager
Passend für: 28 × 30 mm Schiene
Material: Stahl, verzinkt
Abmessungen: B 20 × L 57 mm
Gewicht: ca. 0,04 kg/Stück
Karabinerhaken 60 mm
Passend für: Vorhangrolle mit Kugellager
Länge: 60 mm
Gewicht: ca. 0,02 kg/Stück
Rollenstopper
Passend für: 28 × 30 mm Schiene

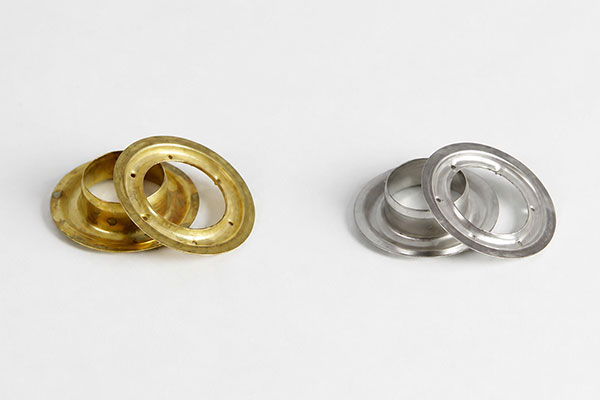

Messing- und VA-Ösen
ID: 10, 12, 16, 20, 25 und 40 mm
Das Montagesystem im technischen Überblick
- Schienenprofil
- H 28 × B 30 mm
- Gerade Schiene
- 2.000 mm Lieferlänge (6.000 mm optional)
- 90° Bogen
- Radius 500 mm, Enden je 300 mm gerade
- Vorhangrolle
- kugelgelagert, Stahl verzinkt
- Rollenstopper
- zur definierten Endbegrenzung innerhalb der Schiene
- Montagearten
- Wand- oder Deckenmontage
- Schienenverbindung
- Verbindungsmuffe, Stahl verzinkt
- Vorhanganbindung
- Karabinerhaken 60 mm
- Ösen
- Messing oder Edelstahl, ID 10 / 12 / 16 / 20 / 25 / 40 mm
- System-Aufbauhöhe
- ca. 90 mm bis zur Vorhangoberkante
Ein Montagesystem, das zur Vorhanggeometrie und zum Arbeitsbereich passen muss
Systemvorteile
-
Modulares Schienensystem für gerade und abgewinkelte Vorhangführungen
-
Wand- und Deckenmontage für unterschiedliche bauliche Situationen
-
Kugelgelagerte Vorhangrollen für leichtgängiges Verschieben
-
90° Bögen zur Führung um Maschinen, Arbeitsplätze oder Prozesszonen
-
Verbindungsmuffen zur Erweiterung längerer Schienenstrecken
-
Rollenstopper zur definierten Begrenzung des Bewegungsbereichs
-
Abgestimmte Karabinerhaken und Ösenausführungen für die Vorhanganbindung
-
Gemeinsame Auslegung mit individuell konfektionierten Schweiß- und Hitzeschutzvorhängen
Typische Systemanwendungen
-
Flexible Abtrennung von Schweiß- und Schleifarbeitsplätzen
-
Verschiebbare Schutzvorhänge vor Maschinen und Anlagen
-
Teilumschließende Vorhangsysteme mit 90° Umlenkung
-
Schutzbereiche in Produktions- und Montagehallen
-
Hitzeschutzvorhänge vor thermisch belasteten Prozesszonen
-
Spritzerschutzsysteme in Metallverarbeitung und Gießereiumfeld
-
Temporär zu öffnende Arbeitsbereiche mit regelmäßiger Materialbewegung
-
Individuell geplante Mehrfeldanlagen mit mehreren Vorhangpositionen
Vorhanghöhe und Laufschiene als gemeinsames System auslegen
Bei Verwendung des Laufschienen- und Montagesystems ist eine Aufbauhöhe von ca. 90 mm bis zur Vorhangoberkante zu berücksichtigen. Diese Höhe muss bei der Ermittlung des Vorhang-Fertigmaßes von der verfügbaren lichten Höhe abgezogen werden, damit der Vorhang nicht auf dem Boden aufliegt oder beim Verschieben schleift.
Beispiel: Bei einer lichten Höhe von 3.500 mm ergibt sich als praxisbasierter Ausgangswert eine Vorhanghöhe von ca. 3.410 mm. Je nach gewünschter Bodenfreiheit, Einbausituation und Führungssystem kann eine individuelle Anpassung erforderlich sein.
Genau deshalb können Vorhang und Montagesystem in unserem Schweißvorhang-Konfigurator gemeinsam geplant werden. Die gespeicherte Konfiguration dient anschließend als technische Grundlage für Prüfung, Angebot und Fertigung.
