Textile Rohr- & Schlauchisolierungen für industrielle Leitungssysteme
KUNDENSPEZIFISCHE ROHRISOLIERUNG · DURCHGÄNGIG BIS INS DETAIL
Passgenaue Isolierung für Rohrleitungen und ihre gesamte Geometrie
Industrielle Rohrleitungssysteme bestehen selten nur aus geraden Rohrstrecken. Bögen, Winkel, T-Stücke, Abzweigungen, Reduzierungen, Flansche und Armaturen bilden geometrisch anspruchsvolle Bereiche, an denen eine durchgängige thermische Isolierung besonders wichtig ist.
Fingerhuth entwickelt und fertigt hierfür textile Rohr- und Schlauchisolierungen nach Maß. Die einzelnen Isolierelemente werden auf Rohrdurchmesser, Geometrie, Betriebstemperatur, Dämmziel und Einbausituation abgestimmt und können zu einem durchgängigen modularen Isoliersystem kombiniert werden.
Gerade Rohrstrecken können ebenso berücksichtigt werden wie 45°- und 90°-Rohrbögen, individuelle Winkelstücke, T-Stücke, Reduzierungen, Flanschverbindungen, Ventile und weitere Rohrleitungsarmaturen.
Die textile Konstruktion ermöglicht eine abnehmbare und wiederverwendbare Isolierung. Wartungs-, Inspektions- und Verbindungsstellen bleiben dadurch zugänglich, ohne dass das gesamte Dämmsystem dauerhaft entfernt oder zerstört werden muss.
Abhängig von Materialaufbau und Anwendung können kundenspezifische Lösungen für Temperaturbeanspruchungen bis 1200 °C realisiert werden.
GERADSTÜCK · BOGEN · T-STÜCK · REDUZIERUNG
Eine Rohrleitung – ein durchgängiges textiles Isoliersystem
Der thermische Schutz einer Rohrleitung ist nur dann konsequent, wenn auch ihre geometrisch anspruchsvollen Bereiche berücksichtigt werden. Deshalb betrachten wir nicht nur das einzelne Rohr, sondern den vollständigen Verlauf des Leitungssystems.
Für gerade Abschnitte entstehen passgenaue Rohrisolierungen. Richtungsänderungen können mit speziell konstruierten Rohrbogen- und Winkelisolierungen fortgeführt werden. Abzweigungen erhalten entsprechend geformte Isolierungen für T-Stücke und andere Verbindungselemente.
Auch Reduzierungen, Übergänge, Rohrkupplungen und Sonderformteile können in das System integriert werden. Dadurch lassen sich thermische Schwachstellen an Übergängen und komplexen Geometrien gezielt reduzieren.
Die einzelnen Elemente können so aufeinander abgestimmt werden, dass ein modular aufgebautes und demontierbares Isoliersystem entlang der Rohrleitung entsteht.
WÄRMEVERLUST · OBERFLÄCHENTEMPERATUR · PERSONENSCHUTZ
Wärmeverluste reduzieren und heiße Oberflächen abschirmen
Heiße Rohrleitungen geben über ihre gesamte Oberfläche kontinuierlich Wärme an die Umgebung ab. Nicht isolierte Bögen, Flansche, Armaturen und Verbindungselemente können dabei zusätzliche thermische Schwachstellen bilden.
Eine durchgängige textile Rohrisolierung kann die Wärmeabgabe an die Umgebung reduzieren und dazu beitragen, Prozesswärme innerhalb des Leitungssystems zu halten.
Gleichzeitig kann die Oberflächentemperatur der zugänglichen Isolierung gegenüber der heißen Rohrleitungsoberfläche deutlich reduziert werden. Dadurch lässt sich je nach Auslegung auch der Personen- und Berührungsschutz verbessern.
Dämmstoff, Dämmstärke und Außenmaterial werden auf Betriebstemperatur, gewünschte Isolierwirkung und Umgebungsbedingungen abgestimmt.
Konstruktion und Materialaufbau passend zum Leitungssystem
Rohrdurchmesser, Geometrie, Temperatur, Dämmziel und Umgebungsbedingungen bestimmen den Aufbau der Isolierung. Die nachfolgenden Angaben zeigen die konstruktiven Möglichkeiten unserer kundenspezifischen Rohr- und Schlauchisolierungen.
- Temperaturbeständigkeit
- bis 1200 °C, abhängig von Materialaufbau und Anwendung
- Isolierwirkung
- projektspezifisch nach Betriebsbedingungen und gewünschtem Dämmziel
- Dämmstärke
- individuell entsprechend Temperatur, Dämmziel und Einbauraum
- Wärmeverlust
- Reduzierung durch anwendungsspezifisch ausgelegten Dämmaufbau
- Oberflächentemperatur
- Reduzierung gegenüber der unisolierten Rohrleitungsoberfläche möglich
- Berührungsschutz
- projektspezifische Auslegung zur Abschirmung heißer Oberflächen möglich
- Gerade Rohrstrecken
- kundenspezifisch für unterschiedliche Rohrdurchmesser und Längen
- Rohrbögen
- z. B. 45°, 90° und kundenspezifische Winkel
- Formstücke
- T-Stücke, Abzweigungen, Reduzierungen, Übergänge und Sonderformen
- Flansche
- passgenaue und abnehmbare Flanschisolierungen

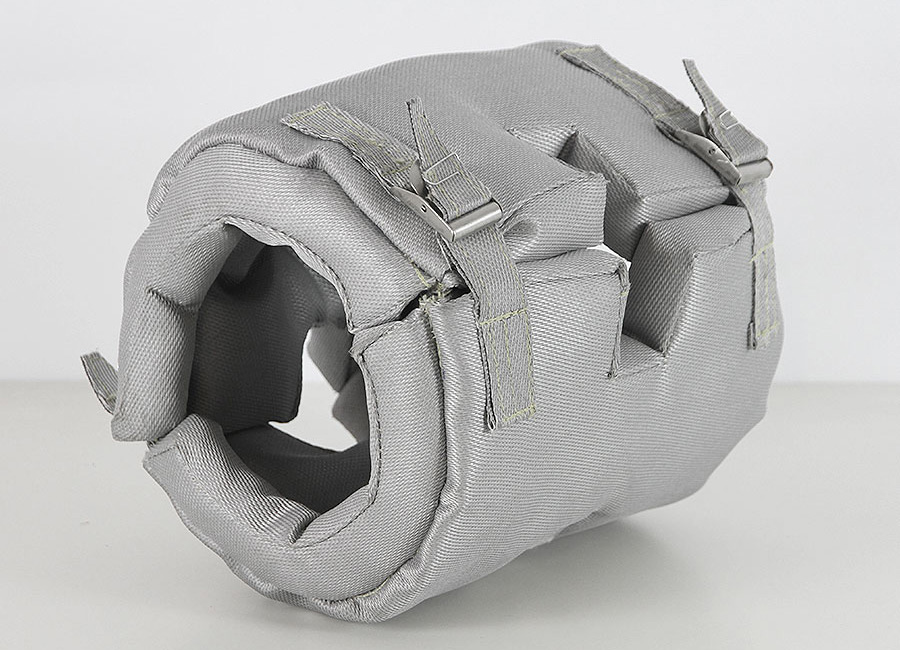

- Armaturen
- Ventile, Schieber, Klappen und weitere Rohrleitungsarmaturen
- Grundwerkstoffe
- E-Glas, Hochtemperaturglas, Silikat und technische Hochtemperaturgewebe
- Beschichtungen
- z. B. Silikon, PTFE, PU, Aluminiumfolie und Hochtemperatur-Finishes
- Ausführung
- abnehmbar, wiederverwendbar und kundenspezifisch
- Fertigung
- Einzelanfertigung, Kleinserie oder Serienfertigung · Made in Germany
Textile Isolierung für nahezu jede Rohrleitungsgeometrie
Vom geraden Rohrsegment bis zur komplexen Armatur: Die einzelnen Isolierelemente werden passend zur vorhandenen Rohrleitungsgeometrie konstruiert.
Rohrleitungen & Formstücke
-

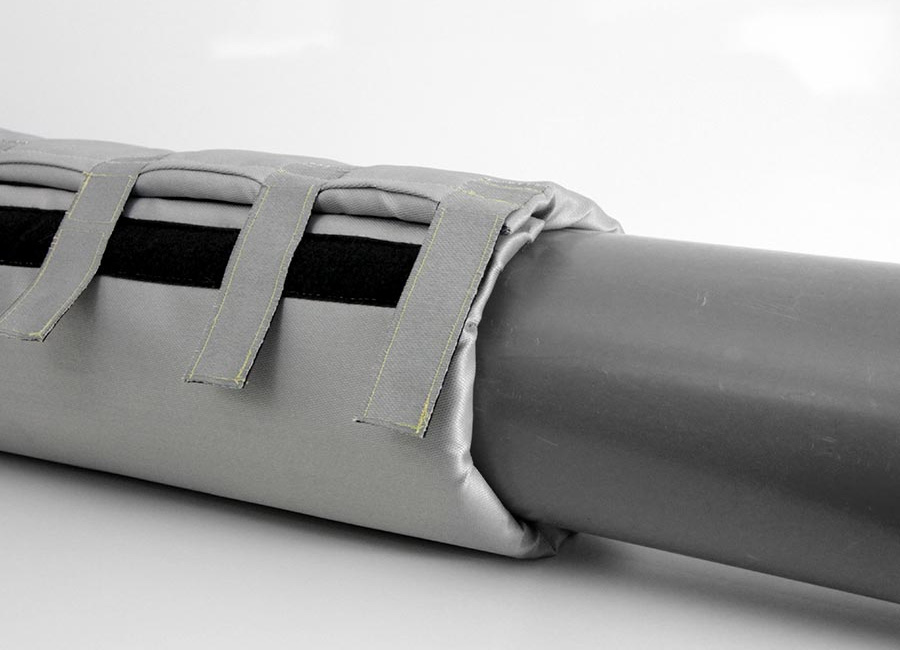

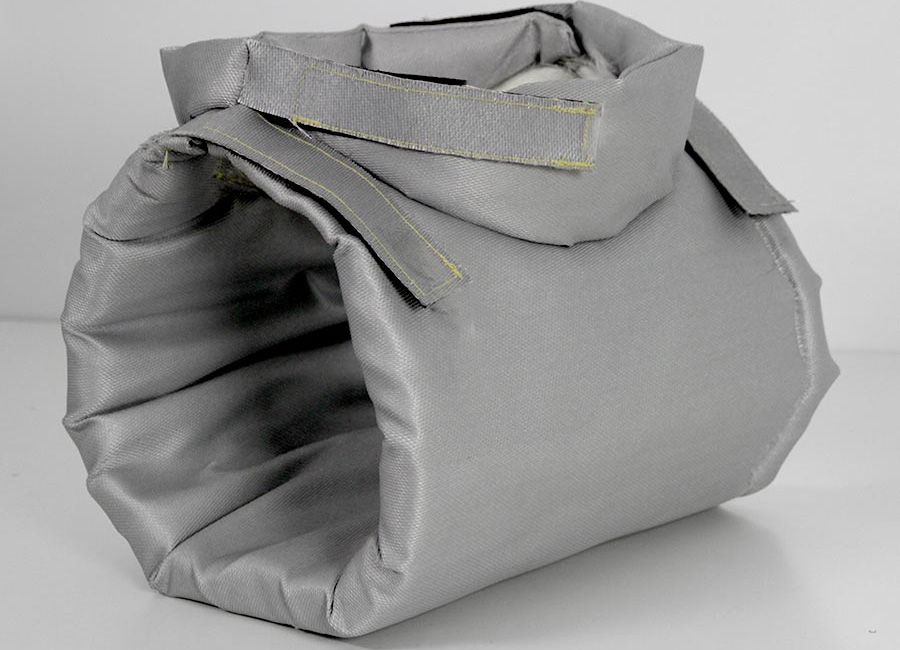

Gerade Rohrstrecken und Rohrsegmente
-

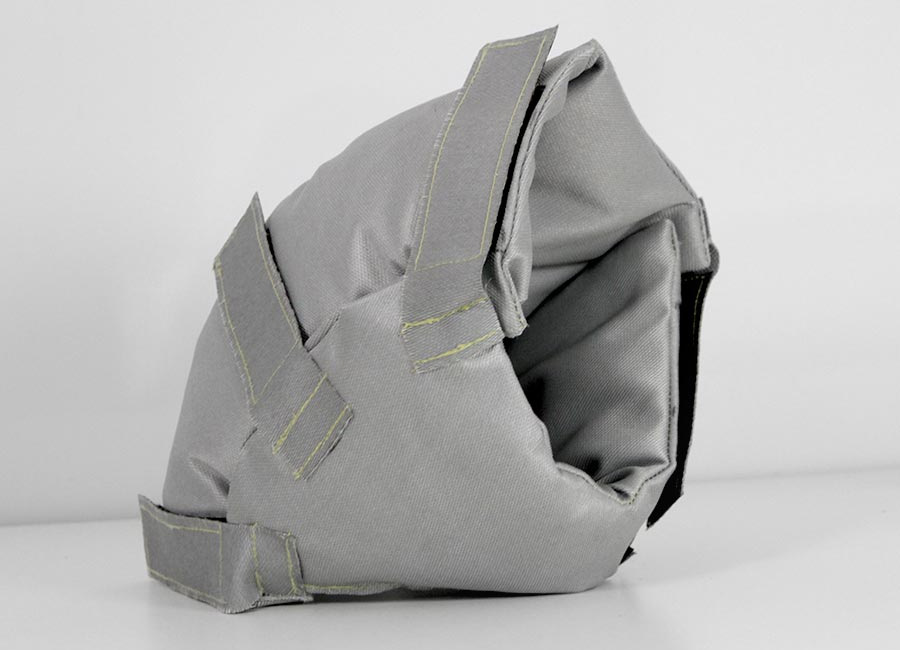

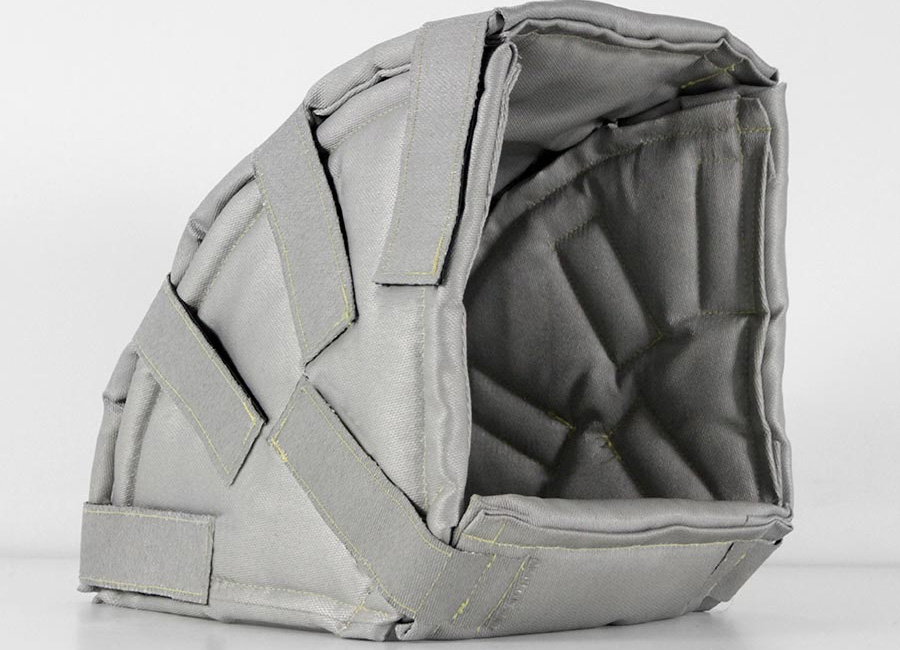

45°- und 90°-Rohrbögen
-
Individuelle Winkel und Biegeradien
-

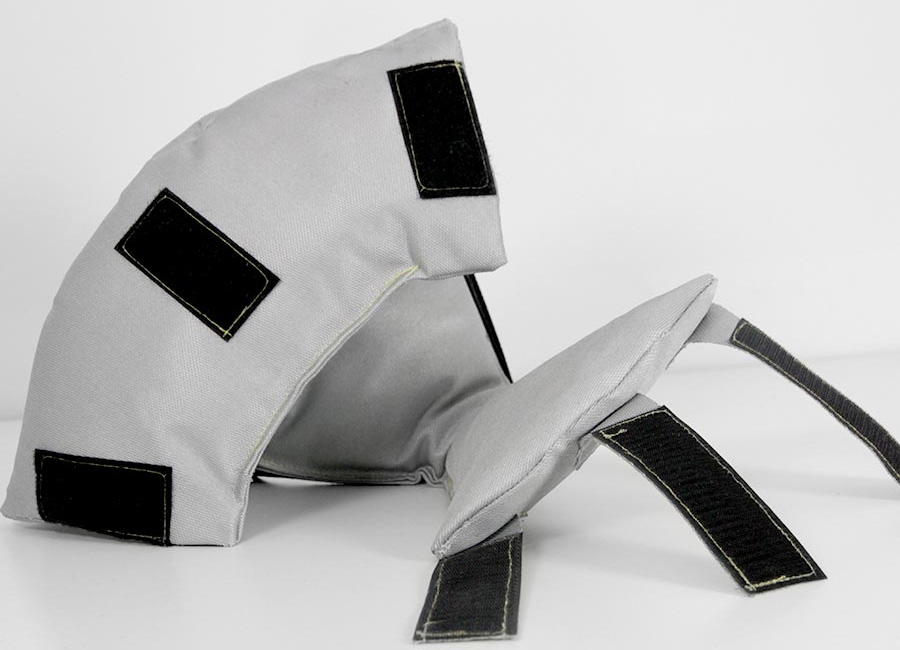

T-Stücke und Rohrabzweigungen
-
Reduzierungen und Übergangsstücke
-

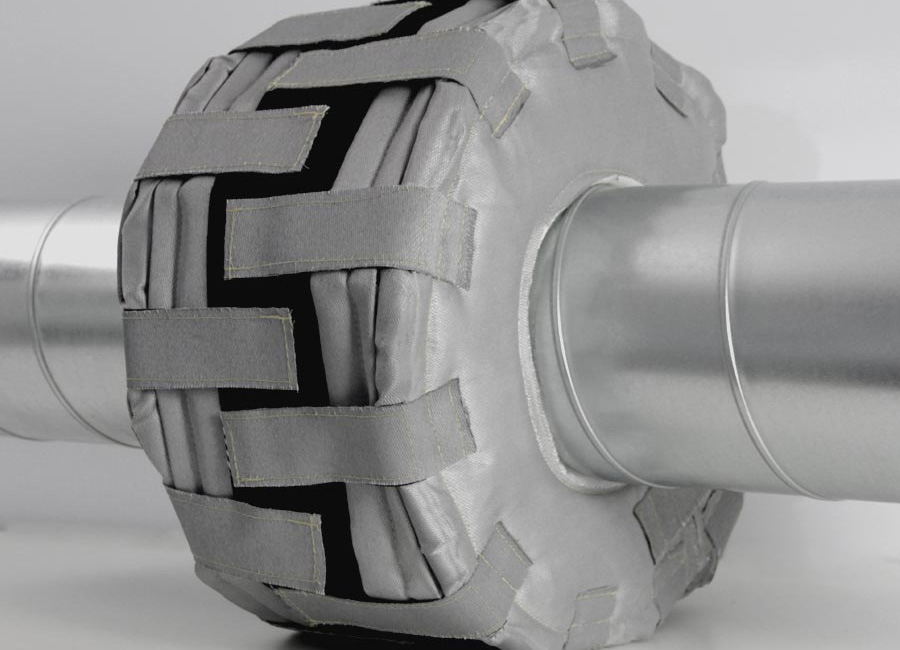

Flansche und Flanschverbindungen
-
Flexible Schläuche und Schlauchleitungen
-
Sonderformteile und kundenspezifische Geometrien
Armaturen & Funktionen
-

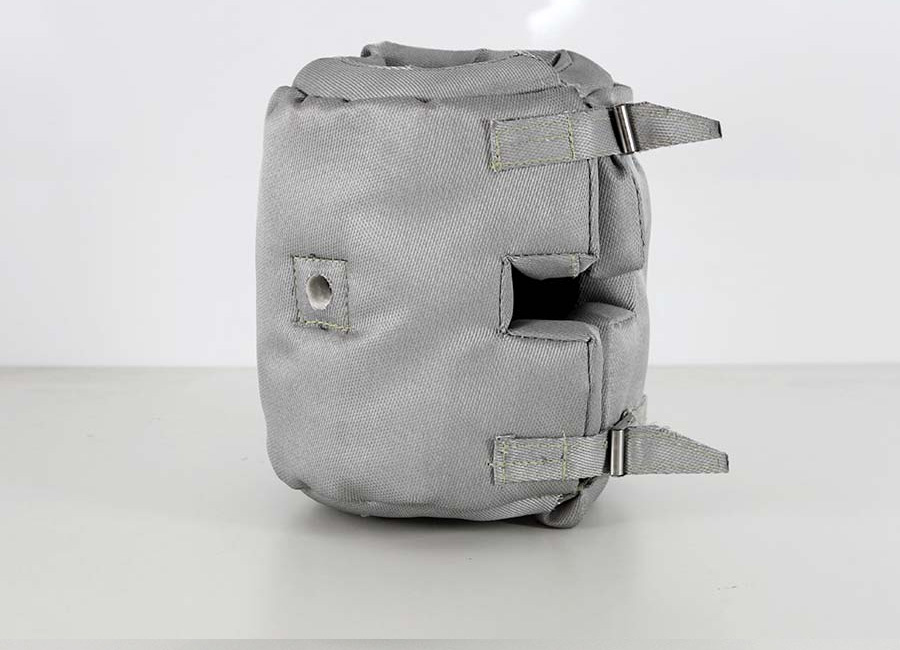

Ventile, Schieber und Klappen
-
Armaturen und Anschlussbereiche
-
Mess- und Wartungsstellen
-
Reduzierung von Wärmeverlusten
-
Reduzierung der Wärmeabstrahlung
-
Verbesserung des Personen- und Berührungsschutzes
-
Schnelle Demontage für Wartung und Inspektion
-
Wiederverwendbar nach Wartungsarbeiten
DURCHMESSER · TEMPERATUR · GEOMETRIE · DÄMMZIEL · UMGEBUNG
Die richtige Rohrisolierung beginnt mit den Betriebsbedingungen
Eine technische Rohrisolierung wird nicht allein anhand des Rohrdurchmessers ausgelegt. Entscheidend ist das Zusammenspiel aus Betriebstemperatur, Rohrgeometrie, gewünschter Isolierwirkung, Umgebungsbedingungen und Wartungsanforderungen. Zusätzlich berücksichtigen wir beispielsweise den verfügbaren Einbauraum, angrenzende Komponenten, mechanische Beanspruchungen, Feuchtigkeit sowie gegebenenfalls Öl- oder Chemikalienkontakt. Bei Bögen, T-Stücken, Flanschen und Armaturen werden Teilung, Überlappung und Verschlusssystem an die jeweilige Einbausituation angepasst.
Als Konstruktionsgrundlage können 2D- oder 3D-Zeichnungen, CAD-Daten, Rohrleitungspläne, Handskizzen, Fotos, Musterteile oder direkt aufgenommene Abmessungen dienen.
Welche Angaben benötigen wir für Ihre Rohrisolierung?
Für eine erste technische Bewertung benötigen wir nicht zwingend vollständige CAD-Daten. Häufig reichen bereits Fotos, Rohrdurchmesser, Abmessungen und eine einfache Skizze des Leitungsverlaufs. Besonders hilfreich sind Angaben zu Rohrdurchmesser, Betriebs- und Spitzentemperatur, Medium, gewünschter Dämmwirkung, verfügbarem Einbauraum und den Umgebungsbedingungen.
Bei Formteilen benötigen wir zusätzlich die jeweilige Geometrie – beispielsweise Winkel und Radius eines Rohrbogens, Abmessungen eines T-Stücks oder die Anschlussmaße von Flanschen und Armaturen. Wartungsstellen, Messpunkte, Sensoren, Antriebe, Rohrhalterungen und andere Bereiche, die zugänglich bleiben müssen, sollten ebenfalls angegeben werden.
Bei umfangreicheren Rohrleitungssystemen kann die Isolierung in eindeutig definierte und gekennzeichnete Einzelsegmente aufgeteilt werden. So entsteht ein montage- und wartungsgerechtes Gesamtsystem.
Warum sollten auch Rohrbögen, Flansche und Armaturen isoliert werden?
Eine Rohrleitung besteht thermisch nicht nur aus ihren geraden Abschnitten. Bleiben Bögen, Flansche, Abzweigungen oder Armaturen unisoliert, wird die ansonsten geschlossene Wärmedämmung an diesen Stellen unterbrochen. Gerade komplexe Rohrleitungskomponenten weisen gegenüber einer einfachen geraden Rohrstrecke eine anspruchsvollere Geometrie auf. Eine passgenaue Formteilisolierung ermöglicht es, auch diese Bereiche in das thermische Gesamtkonzept einzubeziehen.
Der Vorteil textiler Konstruktionen liegt dabei in ihrer Flexibilität: Gerade Stücke, Rohrbögen, T-Stücke, Flansche und Armaturen können jeweils als separate, aufeinander abgestimmte Isolierelemente gefertigt werden.
Textile Rohrisolierung oder Schlauchisolierung – was ist der Unterschied?
Bei einer Rohrisolierung wird das Isoliersystem für eine weitgehend definierte Rohrleitungsgeometrie konstruiert. Dazu gehören neben geraden Strecken insbesondere Bögen, T-Stücke, Reduzierungen, Flansche und Armaturen. Schlauchisolierungen werden dagegen für flexible Leitungen und Schläuche entwickelt. Je nach Anwendung müssen sie neben der thermischen Beanspruchung auch die erforderliche Beweglichkeit der Leitung berücksichtigen.
In beiden Fällen erfolgt die Auslegung kundenspezifisch nach Abmessung, Temperatur und Einsatzbedingungen. Dadurch können sowohl einzelne Leitungsabschnitte als auch zusammenhängende industrielle Leitungssysteme isoliert werden.
Rohrisolierungen nach Maß auch für bestehende Anlagen
Textile Isoliersysteme eignen sich nicht nur für neue Rohrleitungssysteme. Auch bereits installierte Rohrleitungen können mit kundenspezifisch gefertigten Isolierelementen nachgerüstet werden. Gerade bei Bestandsanlagen sind Rohrverläufe häufig durch angrenzende Maschinen, Halterungen, Messstellen oder bauliche Gegebenheiten geprägt. Diese Besonderheiten können bei der Konstruktion berücksichtigt werden.
Auf Grundlage von Zeichnungen, Fotos, vorhandenen Isoliermustern oder aufgenommenen Abmessungen können sowohl einzelne Ersatzisolierungen als auch komplette Rohrleitungsabschnitte neu gefertigt werden.
Rohr- oder Schlauchisolierung passend zu Ihrem Leitungssystem entwickeln lassen
Senden Sie uns Rohrdurchmesser, Fotos, Zeichnungen oder Betriebsdaten. Wir prüfen Temperatur, Geometrie, Dämmziel und Wartungsanforderungen und entwickeln daraus eine passende textile Isolierlösung.
