Hochtemperatur-Kaulquappenprofile & textile Dichtungsprofile
TEXTILE DICHTUNGSPROFILE · KUNDENSPEZIFISCH
Konfektionierte Dichtungsprofile für anspruchsvolle Hochtemperatur-Dichtstellen

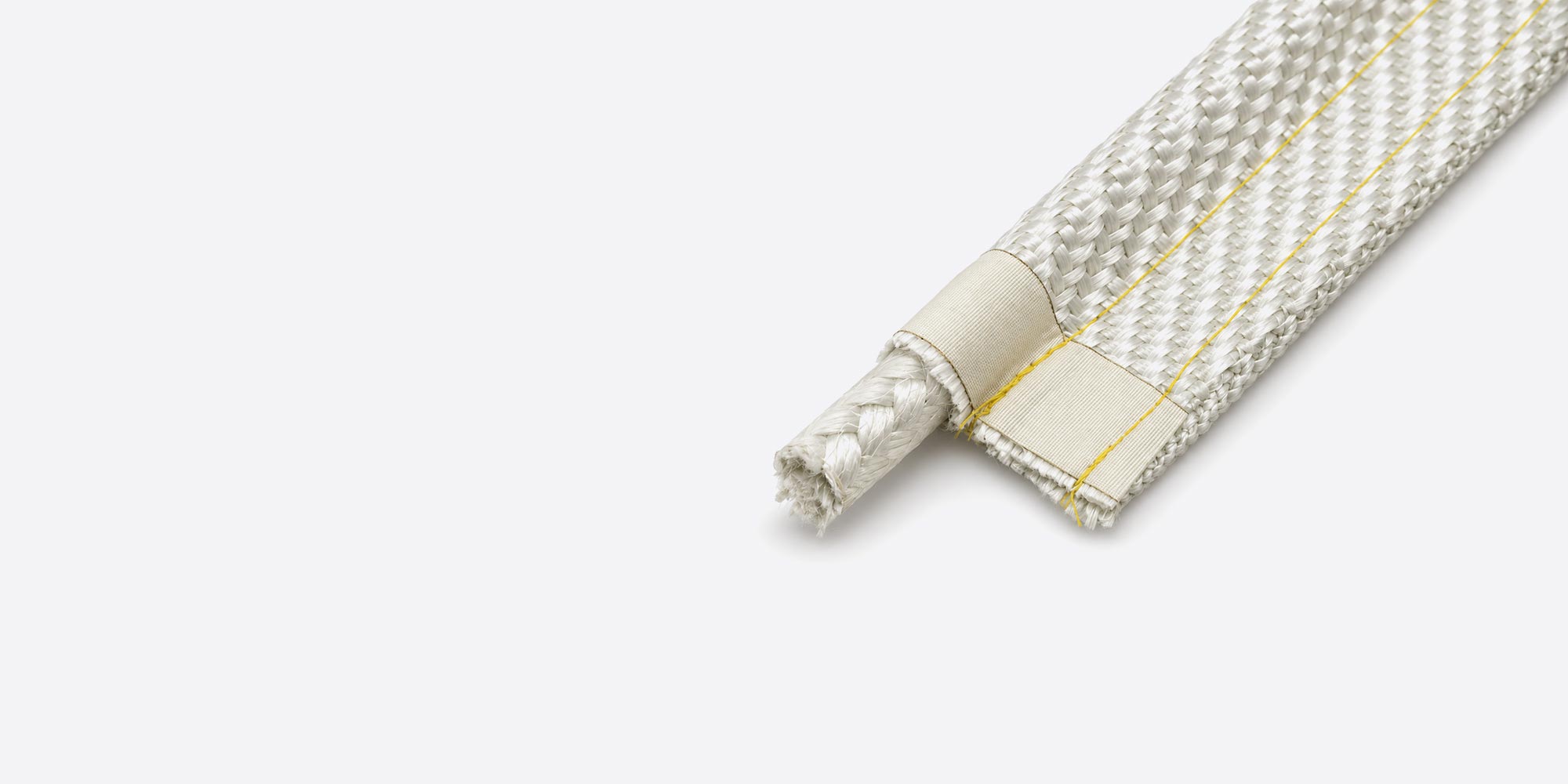

Hochtemperatur-Kaulquappenprofile und textile Dichtungsprofile verbinden einen flexiblen Wulstkern mit einer widerstandsfähigen Gewebeummantelung. Die Wulst bildet den kompressiblen Dichtkörper, während die textile Außenlage das Profil umschließt und – beim klassischen Kaulquappenprofil – zugleich die Befestigungsfahne bildet.
Fingerhuth konfektioniert die Profile kundenspezifisch aus einer runden Hochtemperatur-Packung oder Dichtschnur als Wulstkern und einem auf das Anforderungsprofil abgestimmten Hochtemperaturgewebe. Beide Komponenten werden zu einem definierten Dichtungsprofil vernäht.
Neben klassischen Kaulquappenprofilen mit Einzelwulst fertigen wir auch Doppelwulstprofile und anwendungsspezifische Profilgeometrien. Wulstdurchmesser, Fahnenbreite, Gewebequalität, Kernmaterial und Profilabmessungen werden entsprechend der jeweiligen Dichtstelle ausgelegt.
Der passende Werkstoff für Ihr Hochtemperatur-Dichtungsprofil
Gewebeummantelung und Wulstkern werden entsprechend der thermischen und konstruktiven Anforderungen ausgewählt. Für die konfektionierten Kaulquappen- und Dichtungsprofile stehen vier Werkstoffgruppen zur Verfügung.
Bewährter Basiswerkstoff für flexible textile Dichtungsprofile im mittleren Temperaturbereich.
Temperaturbeständigere Glasfaserqualität für Dichtungsprofile mit erhöhten thermischen Anforderungen.
SiO₂-reicher Faserwerkstoff für kundenspezifische Dichtungsprofile bei hohen thermischen Belastungen.
Hochtemperaturfaser mit erhöhter Biolöslichkeit und reduzierter Biopersistenz für anspruchsvolle Dichtungs- und Isolationsanwendungen.
Kaulquappenprofile, Doppelwulstprofile und textile Sonderprofile
Anders als standardisierte Meterware werden unsere Hochtemperatur-Dichtungsprofile auf die jeweilige Einbausituation abgestimmt. Wulstdurchmesser, Profilgeometrie, Fahnenbreite und Werkstoffkombination können entsprechend der technischen Anforderung ausgelegt werden.
| Profiltyp | Aufbau | Funktion | Abmessungen |
|---|---|---|---|

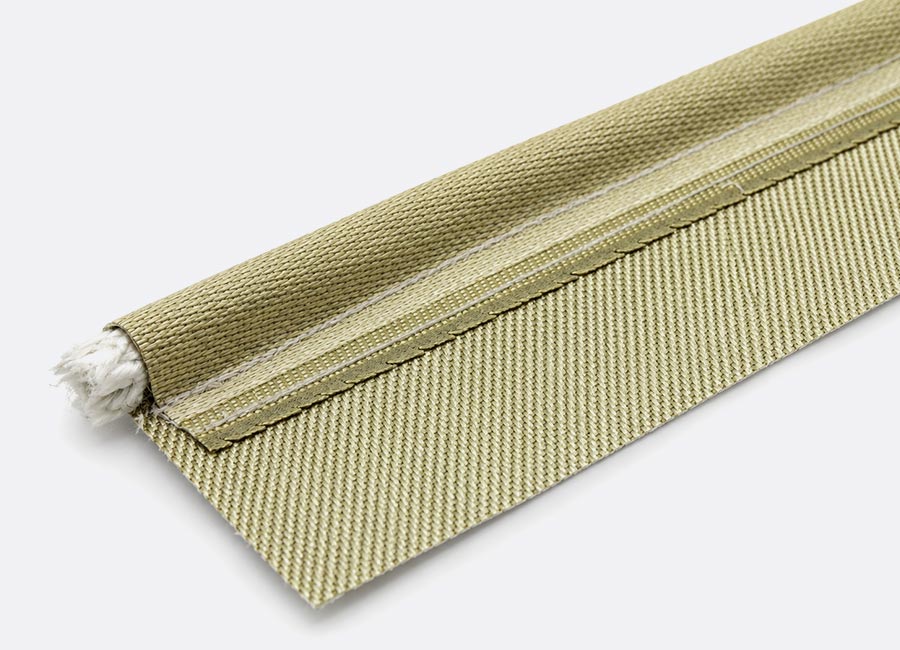

| Kaulquappenprofil | Einzelwulst mit seitlicher Befestigungsfahne | Dichten und Befestigen | kundenspezifisch |

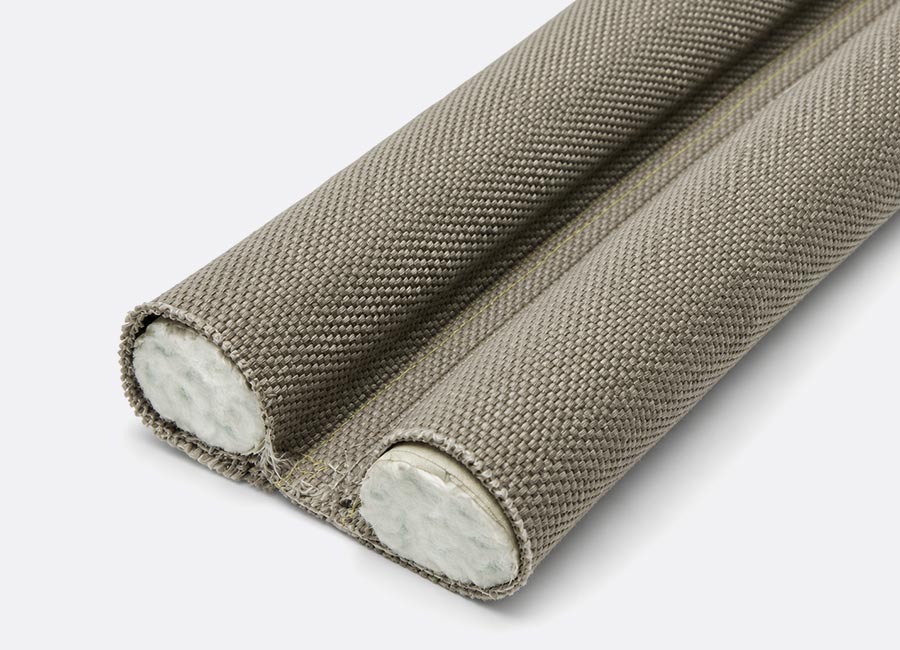

| Doppelwulstprofil | Zwei textile Wulstkerne mit gemeinsamer Gewebeummantelung | Zwei definierte Dichtbereiche | kundenspezifisch |
| Sonderprofil | Anwendungsspezifische Kombination aus Wulstkern und Hochtemperaturgewebe | Anwendungsspezifische Dichtfunktion | nach Zeichnung / Muster |
Kundenspezifische Ausführung: Wulstdurchmesser, Fahnenbreite, Profilgeometrie, Gewebequalität, Kernmaterial und Gesamtabmessungen werden entsprechend der Dichtstelle ausgeführt. Grundlage können technische Zeichnungen, Maßangaben oder vorhandene Muster sein.
Technischer Hinweis: Die zulässige Einsatztemperatur des fertigen Dichtungsprofils richtet sich nach der eingesetzten Werkstoffkombination. Gewebe, Wulstkern, Nähfaden und gegebenenfalls zusätzliche Ausrüstungen müssen entsprechend den tatsächlichen Einsatzbedingungen ausgewählt werden.
WULSTKERN · GEWEBEUMMANTELUNG · PROFILGEOMETRIE
Wulstkern und Gewebe bilden eine funktionale Dichtungseinheit
Das textile Dichtungsprofil entsteht aus dem Zusammenspiel von Wulstkern und Gewebeummantelung. Als Wulst wird eine runde Hochtemperatur-Packung oder Dichtschnur eingesetzt. Sie bildet den kompressiblen Dichtkörper des Profils.
Ein auf die Anwendung abgestimmtes Hochtemperaturgewebe umschließt den Wulstkern und wird zum fertigen Profil vernäht. Beim Kaulquappenprofil wird die Gewebelage über die Wulst hinausgeführt und bildet die Befestigungsfahne. Doppelwulstprofile kombinieren zwei Wulstbereiche innerhalb einer kundenspezifisch ausgeführten Profilkonstruktion.
Dichtungsprofil gezielt nach Einbausituation und Dichtfunktion auslegen
Da Kaulquappen- und Dichtungsprofile kundenspezifisch konfektioniert werden, sind neben der Temperatur insbesondere Dichtspalt, Wulstdurchmesser, Befestigungssituation, erforderliche Kompression und mechanische Beanspruchung zu berücksichtigen.
- Temperatur
- Dauer- und Spitzentemperatur sowie Art der thermischen Belastung
- Profilgeometrie
- Kaulquappenprofil, Doppelwulstprofil oder kundenspezifische Sondergeometrie
- Wulstkern
- runde Hochtemperatur-Packung oder Dichtschnur passend zur erforderlichen Dichtfunktion
- Abmessungen
- Wulstdurchmesser, Fahnenbreite und Profilmaße entsprechend der Einbausituation
- Werkstoff
- E-Glas, HR-Glas, Silikatfaser oder AES-Faser entsprechend dem Temperaturprofil
- Beanspruchung
- Kompression, Reibung, Bewegung und wiederkehrende Öffnungszyklen berücksichtigen
- Industrieöfen
- Ofentüren, Klappen und thermisch beanspruchte Rahmen- und Dichtbereiche
- Türen & Revisionsöffnungen
- flexible Dichtprofile für Türen, Luken, Deckel und wiederkehrend geöffnete Bauteile
- Kessel- & Anlagenbau
- kundenspezifische Dichtstellen an thermischen Prozess- und Anlagenkomponenten
- Maschinenbau
- profilierte textile Dichtungen für konstruktiv definierte Einbausituationen
- Thermische Prozesse
- Abdichtung und thermische Trennung an hochtemperaturbelasteten Komponenten
- OEM & Serienbedarf
- reproduzierbare Dichtungsprofile nach Zeichnung, Muster oder definierten Abmessungen
Ihr Hochtemperatur-Dichtungsprofil nach Zeichnung oder Muster
Teilen Sie uns Temperaturbereich, gewünschte Profilgeometrie, Wulstdurchmesser, Fahnenbreite, Einbausituation und benötigte Menge mit. Zeichnungen, Fotos oder vorhandene Muster ermöglichen eine gezielte technische Auslegung und Angebotserstellung.
