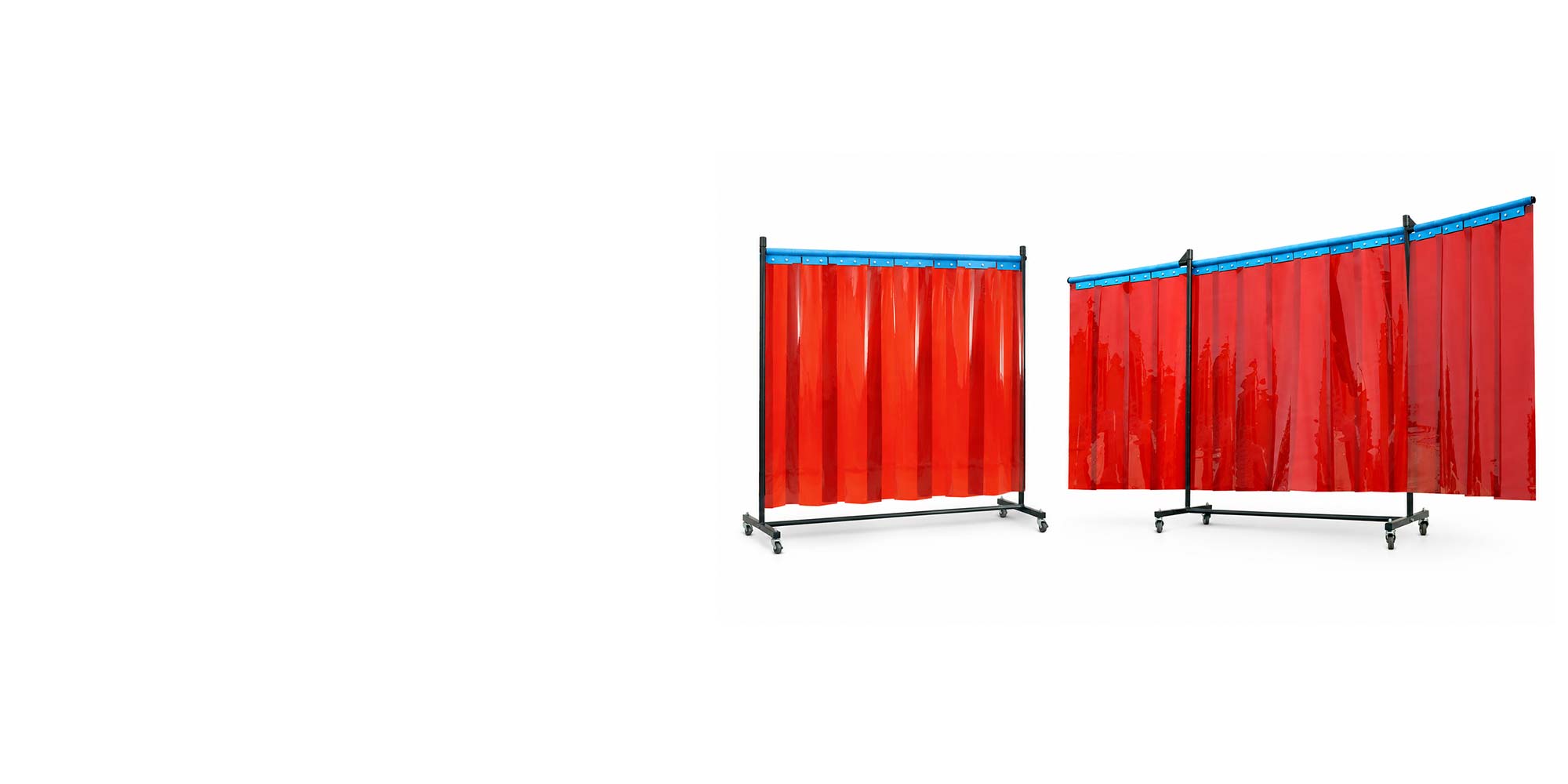

SOLA mobile Schweißschutzwand mit roten PVC-Lamellen und Schwenkarmen
SCHWEISSTECHNIK · MOBILER SCHWEISSSCHUTZ

SOLA – mobile Schweißschutzwand mit flexiblen Schwenkarmen, ISO 25980

Stabile mobile Schweißschutzwand aus 32-mm-Rundrohr mit nur ca. 130 mm Bodenfreiheit, vier kugelgelagerten 75-mm-Laufrollen und überlappender PVC-Vorhangführung – als SOLA 2000 oder mit zwei seitlichen Schwenkarmen als SOLA 4000.
2030 bis 4130 mm
Abschirmbreite
2000 mm
Gesamthöhe
ca. 130 mm
Bodenfreiheit
ISO 25980
PVC-Schweißschutz
Zurück zur Übersicht

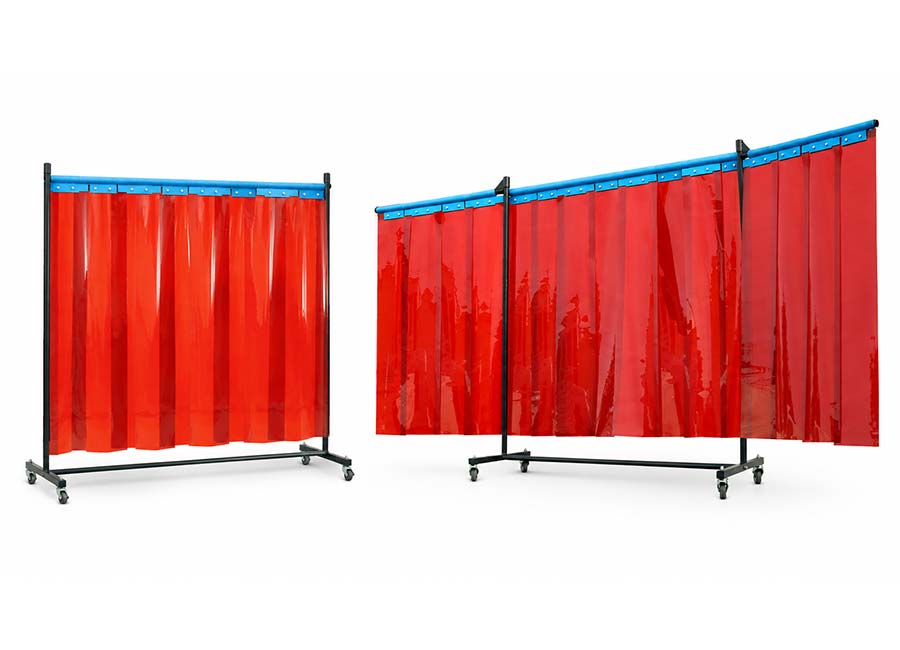

SOLA mobile Schweißschutzwand mit PVC-Lamellen und stabilem 32-mm-Rundrohrrahmen

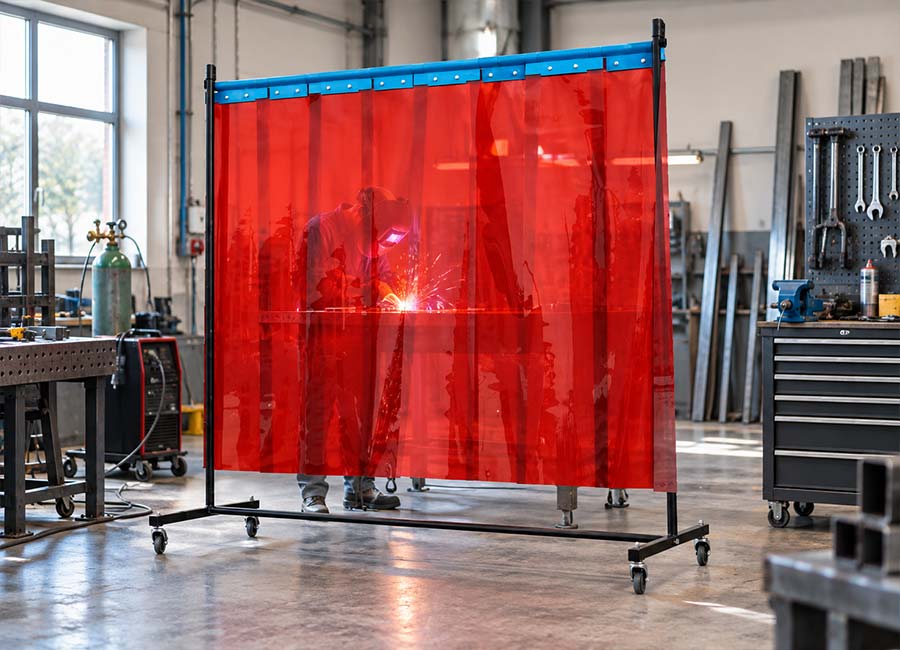

SOLA 2000 mobile Schweißschutzwand im industriellen Einsatz

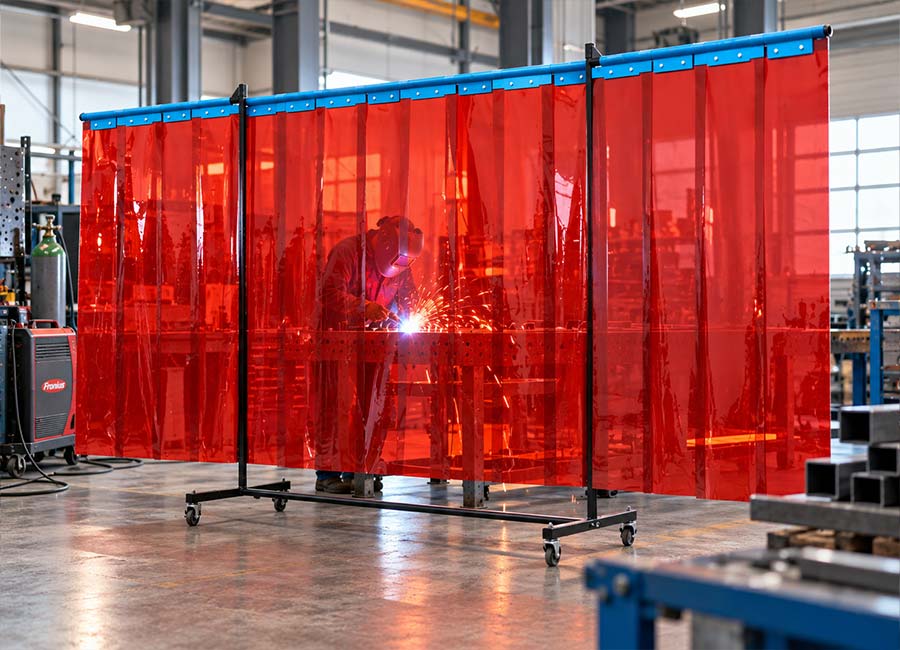

SOLA 4000 mobile Schweißschutzwand mit Schwenkarmen im industriellen Einsatz

SOLA · MOBIL · ERWEITERBAR

Stabile mobile Schweißschutzwand für flexible Arbeitsbereiche

Die SOLA mobile Schweißschutzwand verbindet eine stabile Rohrkonstruktion mit hoher Mobilität und einer flexibel erweiterbaren PVC-Abschirmung. Seitenteile und Querrohre bestehen aus stabilem 32-mm-Rundrohr, die Fußteile aus 35-mm-Quadratrohr.

Vier kugelgelagerte Laufrollen mit 75 mm Durchmesser ermöglichen das einfache Positionieren am Arbeitsplatz; zwei Rollen sind gebremst. Mit einer Bodenfreiheit von nur ca. 130 mm reicht der PVC-Schweißschutz vergleichsweise weit in Richtung Hallenboden.

Ein konstruktives Merkmal des SOLA Systems ist die versetzte Führung des PVC-Schweißschutzes im Pfostenbereich. Sie ermöglicht eine überlappende Befestigung und damit eine möglichst durchgängige Abschirmung auch beim Übergang zu den seitlichen Schwenkarmen.

SOLA ist als einteilige SOLA 2000 sowie als SOLA 4000 mit zwei Schwenkarmen von jeweils ca. 1050 mm erhältlich. Damit lässt sich die mobile Grundwand bei Bedarf zu einer bis ca. 4130 mm breiten Arbeitsplatzabschirmung erweitern.

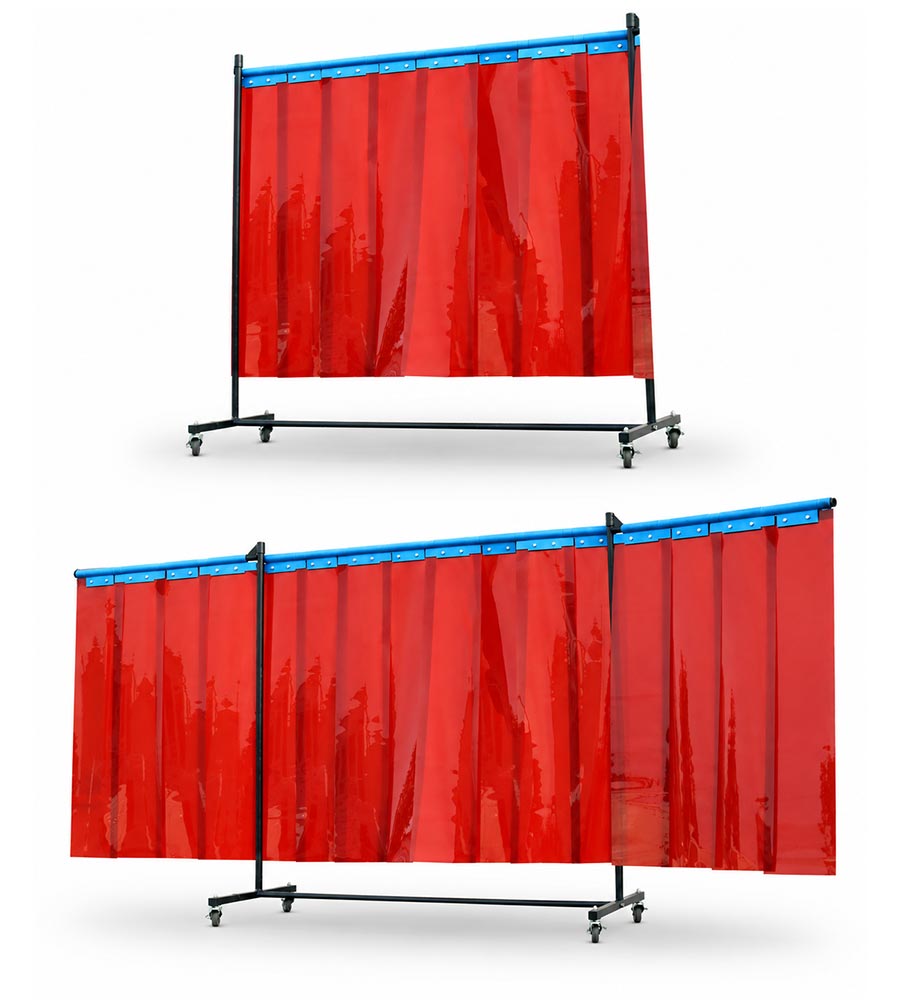

SOLA 2000 und SOLA 4000 mit Schwenkarmen und überlappender PVC-Vorhangführung

ÜBERLAPPENDE VORHANGFÜHRUNG

Vom SOLA 2000 zur erweiterten SOLA 4000

Die SOLA 2000 bildet mit ca. 2030 mm Breite die mobile Grundwand. Bei der SOLA 4000 wird sie um zwei seitliche Schwenkarme von jeweils ca. 1050 mm ergänzt. Bei vollständig ausgestreckten Armen ergibt sich damit rechnerisch eine Abschirmbreite von bis zu ca. 4130 mm.

Ein konstruktives Merkmal des Systems ist die versetzte Führung des PVC-Schweißschutzes im Pfostenbereich. Dadurch können die PVC-Lamellen überlappend angeordnet und auch im Übergang zwischen Grundwand und Schwenkarmen möglichst durchgängig geführt werden.

Die seitlichen Schwenkarme lassen sich entsprechend der jeweiligen Arbeitssituation ausrichten. SOLA 4000 eignet sich damit besonders für größere Werkstücke, wechselnde Bauteilabmessungen und Arbeitsbereiche, bei denen die seitliche Abschirmung flexibel geöffnet oder positioniert werden soll.

TECHNISCHE DATEN · SOLA

SOLA 2000 und SOLA 4000 im technischen Überblick

Beide SOLA Ausführungen basieren auf derselben mobilen Rohrkonstruktion mit 32-mm-Rundrohr, 35-mm-Quadratrohr-Fußteilen und vier kugelgelagerten 75-mm-Laufrollen. Die SOLA 4000 erweitert die 2030 mm breite Grundwand um zwei seitliche Schwenkarme.

GESTELL & ABMESSUNGEN
Bauart
Mobile Schweißschutzwand, 1- oder 3-teilig
Seitenteile & Querrohre
Stabiles 32-mm-Rundrohr
Fußteile
35-mm-Vierkantrohr
Grundbreite
ca. 2030 mm (SOLA 2000)
Maximale Breite
ca. 4130 mm (SOLA 4000)
Gesamthöhe
ca. 2000 mm
Bodenfreiheit
ca. 130 mm
Fahrwerk
4 kugelgelagerte Laufrollen Ø 75 mm, davon 2 gebremst
Rahmenfarbe
RAL 9005 seidenmatt
PVC-SCHWEISSSCHUTZ & ERWEITERUNGEN
Standard PVC-Lamellen
300 x 2 mm oder 300 x 3 mm
Lamellenaufhängung
Pendelschale bei 300-mm-Lamellen
Schwenkarme
2 x ca. 1050 mm (SOLA 4000)
Max. Abschirmbreite
ca. 4130 mm bei ausgestreckten Schwenkarmen (SOLA 4000)
Vorhangführung
Versetzte Führung mit überlappender Befestigung im Pfostenbereich
PVC-Farben
Orange-Rot, Bronze, Hellgrün, Dunkelgrün
PVC-Schweißschutz
Geprüft nach ISO 25980
AUSFÜHRUNGEN · SOLA

SOLA 2000 oder SOLA 4000 für Ihren Schweißarbeitsplatz konfigurieren

Die SOLA Baureihe ist als einteilige mobile Schutzwand sowie als dreiteilige Ausführung mit zwei seitlichen Schwenkarmen erhältlich. Beide Varianten basieren auf derselben stabilen Rohrkonstruktion und können mit unterschiedlichen PVC-Schweißschutzlamellen ausgestattet werden.

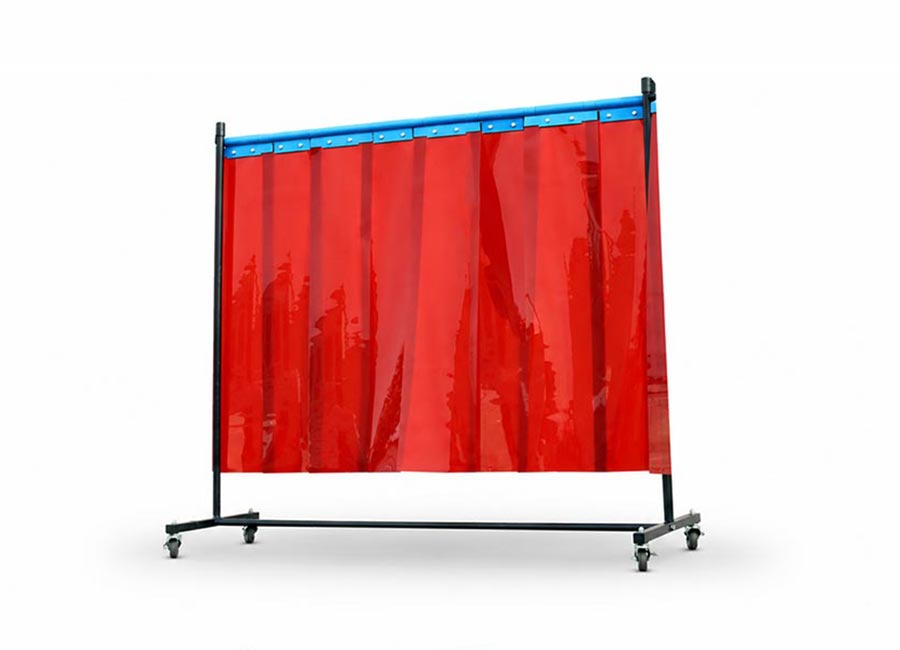

SOLA 2000 mobile Schweißschutzwand mit PVC-Lamellen
SOLA 2000

Kompakte mobile Grundwand für einzelne Arbeitsplätze

Einteilige mobile Schweißschutzwand mit stabilem 32-mm-Rundrohrrahmen und nur ca. 130 mm Bodenfreiheit.
Abmessungen ca. 2030 x 2000 mm (B x H)
Bodenfreiheit ca. 130 mm
Standard PVC PVC-Lamellen 470 x 0,4 mm
ISO 25980
Alternativ PVC 300 x 2 mm / 300 x 3 mm
Mobilität 4 Laufrollen Ø 75 mm
2 davon gebremst
SOLA 2000 anfragen →

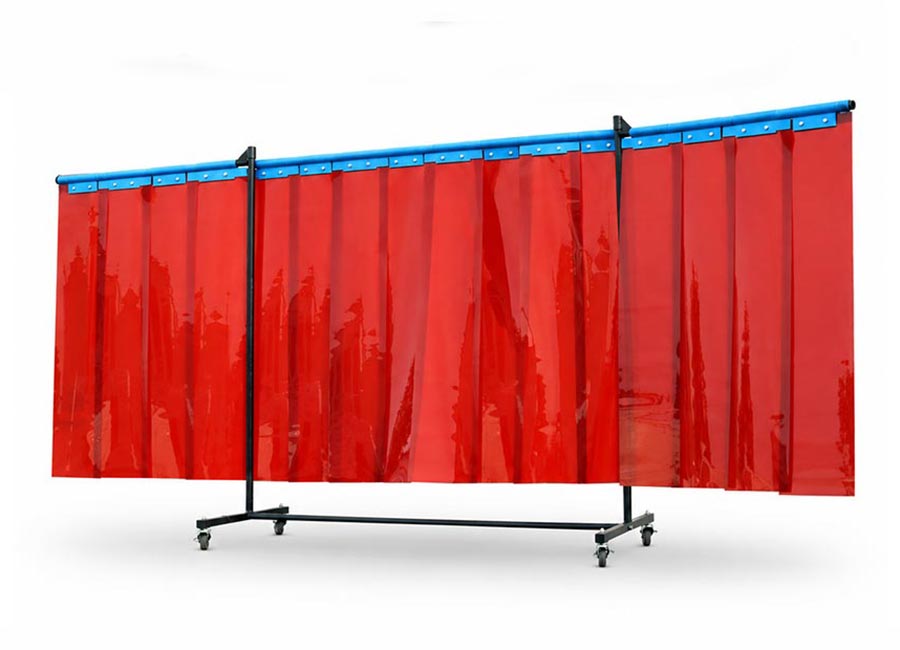

SOLA 4000 mobile Schweißschutzwand mit zwei Schwenkarmen
SOLA 4000

Dreiteilige Schweißschutzwand mit zwei Schwenkarmen

Erweiterte Arbeitsplatzabschirmung mit zwei seitlichen Schwenkarmen und überlappender PVC-Führung im Pfostenbereich.
Abmessungen bis ca. 4130 x 2000 mm (B x H)
Schwenkarme 2 x ca. 1050 mm
Bodenfreiheit ca. 130 mm
Standard PVC PVC-Lamellen 470 x 0,4 mm
ISO 25980
Alternativ PVC 300 x 2 mm / 300 x 3 mm
Mobilität 4 Laufrollen Ø 75 mm
2 davon gebremst
SOLA 4000 anfragen →
SOLA 2000 oder SOLA 4000?

Die SOLA 2000 eignet sich als kompakte mobile Abschirmung für einzelne Schweißarbeitsplätze. Werden zusätzliche Seitenabschirmungen oder ein variabel zugänglicher Arbeitsbereich benötigt, erweitert die SOLA 4000 die Grundwand um zwei Schwenkarme von jeweils ca. 1050 mm. Wir unterstützen Sie bei der Auswahl der passenden Ausführung und PVC-Lamellen.

KONSTRUKTION · ANWENDUNG

Mobile Arbeitsplatzabschirmung mit flexibler Erweiterung

SOLA kombiniert eine stabile Rohrkonstruktion mit geringer Bodenfreiheit und einer flexibel erweiterbaren PVC-Abschirmung. Als SOLA 2000 oder SOLA 4000 lässt sich die Schutzwand an unterschiedliche Arbeitsplatzgrößen und Zugangsanforderungen anpassen.

Technische und funktionale Eigenschaften

  • Seitenteile und Querrohre aus 32-mm-Rundrohr für eine stabile Konstruktion
  • Fußteile aus 35-mm-Quadratrohr als Basis des mobilen Fahrwerks
  • Nur ca. 130 mm Bodenfreiheit für eine weit nach unten reichende Abschirmung
  • Vier kugelgelagerte 75-mm-Laufrollen, davon zwei gebremst
  • Versetzte PVC-Führung im Pfostenbereich für eine überlappende Befestigung
  • Optional zwei Schwenkarme à ca. 1050 mm bei der SOLA 4000
  • PVC-Lamellen in unterschiedlichen Materialstärken von 0,4 bis 3 mm verfügbar
  • 1- oder 3-teilige Ausführung für unterschiedliche Arbeitsplatzgrößen

Typische Einsatzbereiche

  • Schweißarbeitsplätze mit mobiler Arbeitsplatzabschirmung
  • Fertigungsbereiche mit wechselnden Arbeitsplatzkonfigurationen
  • Arbeitsplätze mit großen oder langen Werkstücken
  • Schweißbereiche mit regelmäßig erforderlichem seitlichem Zugang
  • Metallbau, Maschinenbau und industrielle Fertigung
  • Instandhaltungs- und Reparaturarbeitsplätze
  • Ausbildungs-, Lehr- und Schulungswerkstätten
  • Temporäre Schweißbereiche ohne fest installierte Schutzkabine
BERATUNG · KONFIGURATION

Die passende SOLA Schweißschutzwand für Ihren Arbeitsplatz

Wir unterstützen Sie bei der Auswahl zwischen SOLA 2000 und SOLA 4000 sowie bei der Konfiguration der passenden PVC-Schweißschutzlamellen für Ihren Arbeitsbereich.
