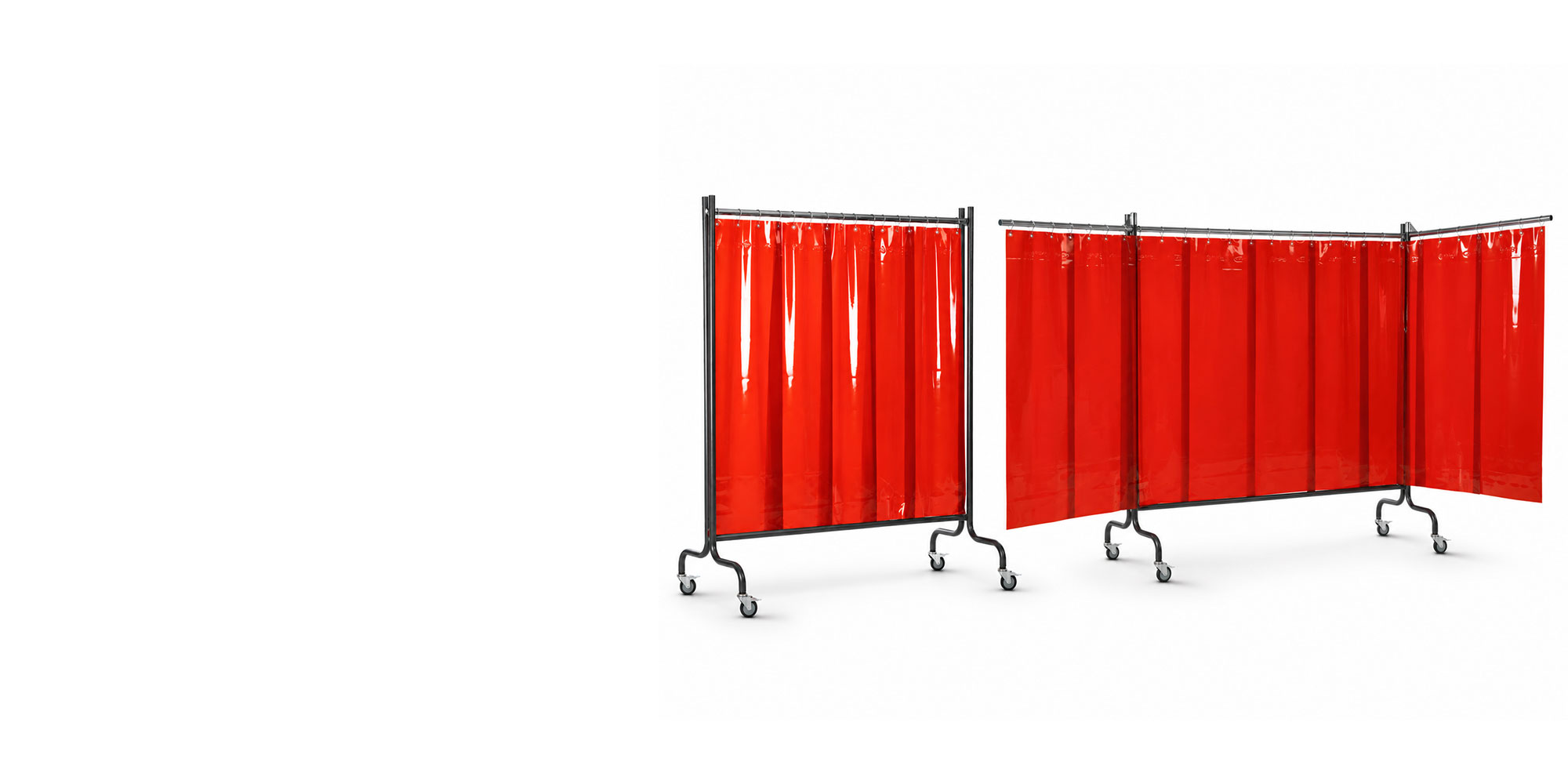

NOVA mobile Schweißschutzwand mit PVC-Lamellen und Doppelrohrrahmen
SCHWEISSTECHNIK · FLEXIBLER SCHWEISSSCHUTZ

NOVA – mobile Schweißschutzwand mit flexiblem Doppelrohrsystem, ISO 25980

Robuste, fahrbare Schweißschutzwand mit stabilen 32-mm-Doppelrohr-Seitenteilen, unterschiedlichen PVC-Schweißschutzlamellen und modularen Schwenkarmen für flexibel konfigurierbare Arbeitsbereiche.
1950 bis 4050 mm
Abschirmbreite
2070 mm
Gesamthöhe
ca. 300 mm
Bodenfreiheit
ISO 25980
PVC-Schweißschutz
Zurück zur Übersicht

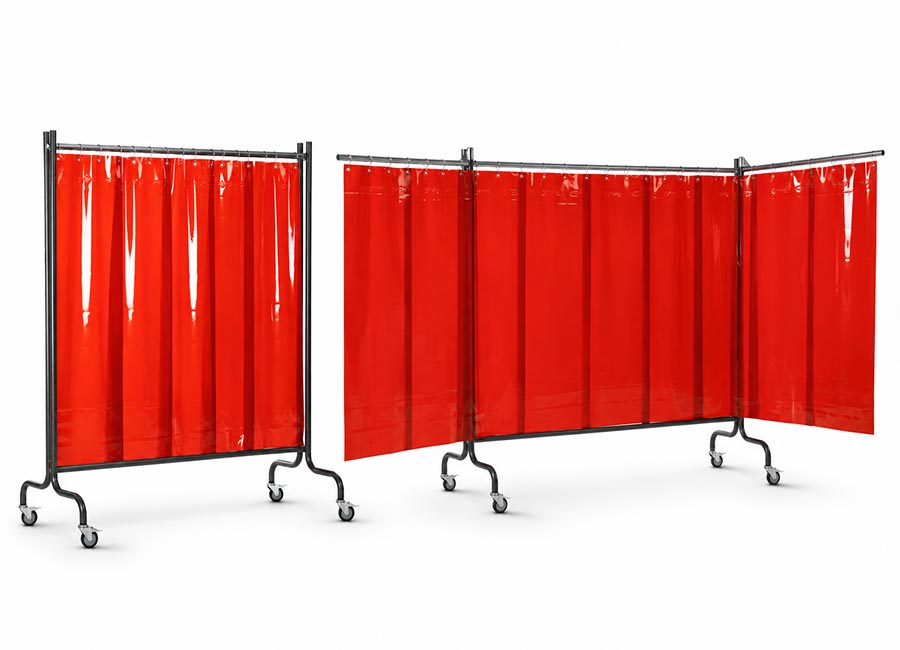

NOVA mobile Schweißschutzwand mit PVC-Lamellen und Doppelrohr-Seitenteilen

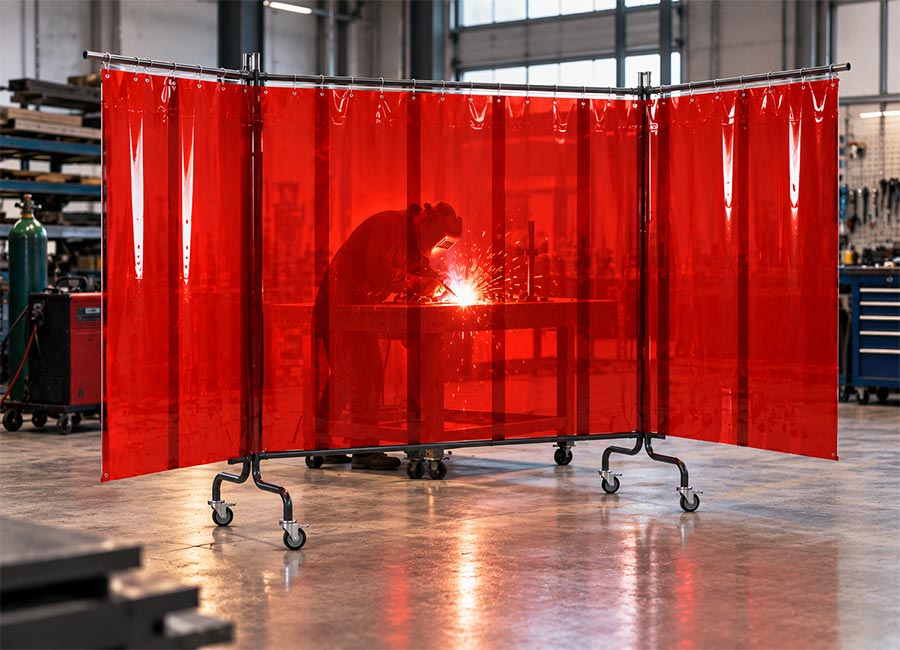

NOVA mobile Schweißschutzwand mit PVC-Lamellenvorhang im industriellen Einsatz

NOVA · ROBUST · MODULAR

Mobile Schweißschutzwand für flexibel konfigurierbare Arbeitsbereiche

Die NOVA mobile Schweißschutzwand ist für Schweißarbeitsplätze konzipiert, an denen eine robuste und gleichzeitig flexibel veränderbare Arbeitsplatzabschirmung benötigt wird. Charakteristisch sind die stabilen Seitenteile aus doppeltem 32-mm-Rundrohr, die eine belastbare Grundkonstruktion für den industriellen Einsatz bilden.

Die Standardausführung ist mobil und mit vier Laufrollen mit 75 mm Durchmesser ausgestattet, von denen zwei feststellbar sind. Die NOVA 2000 besitzt eine Breite von ca. 1950 mm, eine Höhe von ca. 2070 mm und eine Bodenfreiheit von ca. 300 mm.

Eine Besonderheit des NOVA Systems ist seine modulare Erweiterbarkeit. Die Doppelrohr-Seitenteile ermöglichen die Aufnahme seitlicher Schwenkarme. Dadurch kann aus einer einzelnen mobilen Schutzwand eine größere und an die jeweilige Arbeitsplatzsituation angepasste Abschirmung aufgebaut werden.

Auch beim eigentlichen Schweißschutz bleibt NOVA flexibel: Standardmäßig kommt ein PVC-Lamellenvorhang 470 x 0,4 mm zum Einsatz. Alternativ stehen unter anderem 570 x 1 mm sowie robuste 300-mm-Lamellen mit 2 oder 3 mm Materialstärke zur Verfügung.

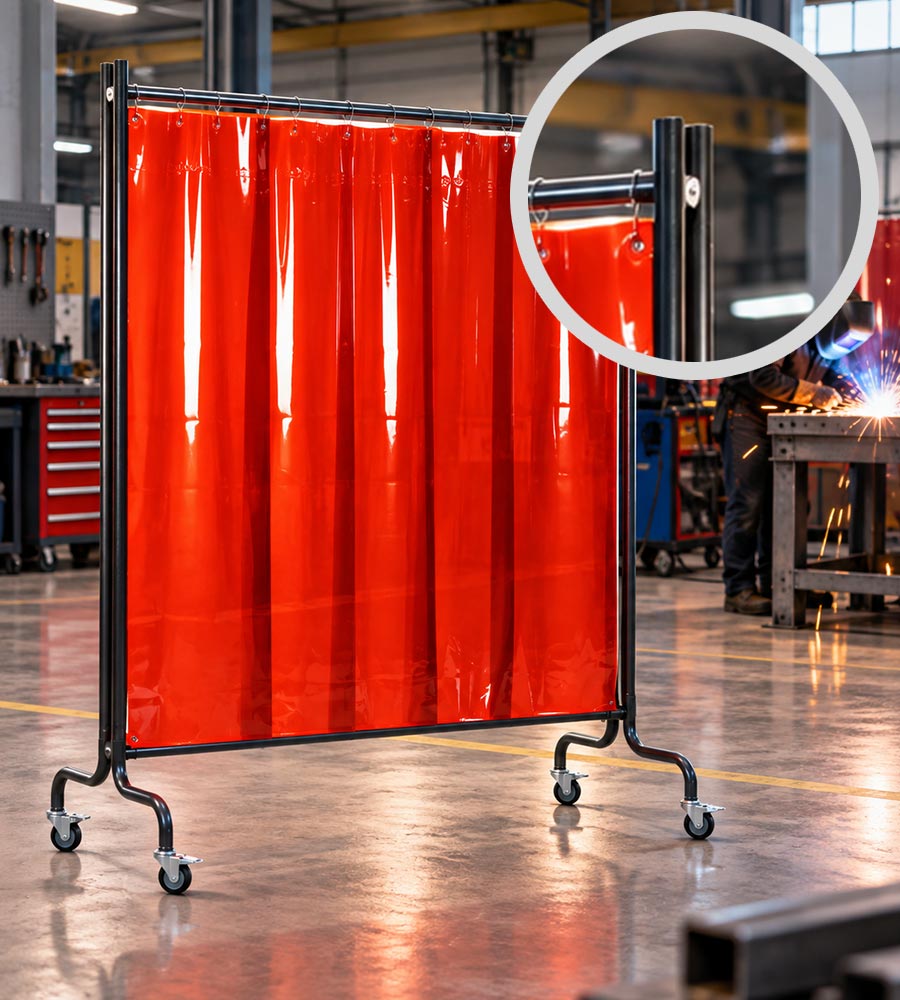

Doppelrohr-Seitenteil der NOVA mobilen Schweißschutzwand

32-MM-DOPPELROHRKONSTRUKTION

Stabile Basis für mobile und erweiterbare Schweißarbeitsplätze

Das konstruktive Merkmal der NOVA Baureihe sind die Seitenteile aus doppeltem stabilem 32-mm-Rundrohr. Sie bilden eine robuste Grundkonstruktion und ermöglichen gleichzeitig den modularen Ausbau des Systems.

Die Standardausführung steht auf vier 75-mm-Laufrollen, von denen zwei feststellbar sind. Dadurch lässt sich die Schutzwand innerhalb von Werkstatt und Fertigung schnell neu positionieren und anschließend am gewünschten Arbeitsplatz sichern.

Mit ca. 1950 mm Breite, 2070 mm Höhe und 300 mm Bodenfreiheit bildet die NOVA 2000 eine kompakte mobile Grundwand. Je nach Arbeitsplatz kann das Doppelrohrsystem anschließend um zusätzliche Schwenkarme erweitert werden.

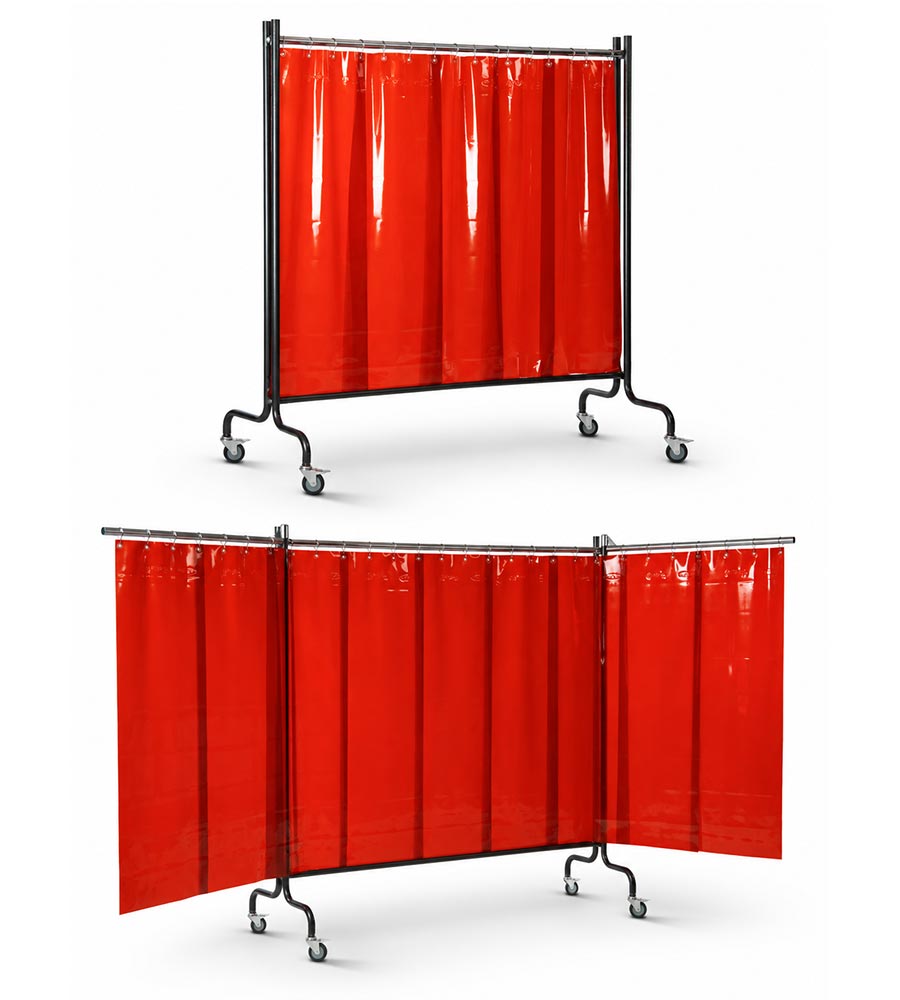

NOVA mobile Schweißschutzwand mit seitlichen Schwenkarmen

MODULAR ERWEITERBAR

Mit Schwenkarmen den Schweißbereich flexibel erweitern

Für größere Arbeitsbereiche steht die NOVA 4000 als dreiteilige Schweißschutzwand mit zwei seitlichen Schwenkarmen von jeweils ca. 1050 mm zur Verfügung. Die Arme können entsprechend der jeweiligen Werkstück- und Arbeitssituation ausgerichtet werden.

Das NOVA Konstruktionsprinzip ermöglicht darüber hinaus bis zu vier Schwenkarme. Damit können beispielsweise zwei Schweißarbeitsplätze Rücken an Rücken angeordnet und mit einem gemeinsamen modularen Schutzwandsystem abgeschirmt werden.

Die Vorhangaufhängung befindet sich außerhalb der Rahmenachse. Dadurch kann der PVC-Schweißschutz über den Pfostenbereich hinweg bis in die Schwenkarme weitergeführt werden, ohne dass an jedem Übergang eine konstruktiv bedingte Unterbrechung entsteht.

TECHNISCHE DATEN · NOVA

NOVA 2000 und NOVA 4000 im technischen Überblick

Die NOVA Baureihe basiert auf stabilen Doppelrohr-Seitenteilen und einem modular erweiterbaren Schwenkarmsystem. Unterschiedliche PVC-Lamellen und Vorhangausführungen ermöglichen die Anpassung an verschiedene Arbeitsplatz- und Schutzanforderungen.

GESTELL & ABMESSUNGEN
Bauart
Mobile Schweißschutzwand, 1- oder 3-teilig
Seitenteile
Doppeltes stabiles 32-mm-Rundrohr
Grundbreite
ca. 1950 mm (NOVA 2000)
Maximale Breite
ca. 4050 mm (NOVA 4000)
Gesamthöhe
ca. 2070 mm
Bodenfreiheit
ca. 300 mm
Fahrwerk
4 kugelgelagerte Laufrollen Ø 75 mm, davon 2 gebremst
Rahmenfarbe
RAL 9005 seidenmatt
PVC-SCHWEISSSCHUTZ & ERWEITERUNGEN
Standard-PVC-Lamellen
470 x 0,4 mm
Alternative PVC-Lamellen
570 x 1 mm, 300 x 2 mm oder 300 x 3 mm
Alternative Vorhangausführung
PVC-Schweißschutzvorhänge 1600 x 1400 x 0,4 mm
Lamellenaufhängung
Birnenringe, Pendelschale bei 300-mm-Lamellen
Schwenkarme
2 x ca. 1050 mm (NOVA 4000)
Max. Abschirmbreite
ca. 4050 mm bei ausgestreckten Schwenkarmen (NOVA 4000)
Erweiterbarkeit
Bis zu 4 Schwenkarme möglich
PVC-Farben
Orange-Rot, Bronze, Hellgrün, Dunkelgrün
PVC-Schweißschutz
Geprüft nach ISO 25980
AUSFÜHRUNGEN · NOVA

NOVA Schweißschutzwand passend zum Arbeitsplatz konfigurieren

NOVA steht als kompakte einteilige Grundwand sowie als erweiterte Ausführung mit zwei Schwenkarmen zur Verfügung. Zusätzlich kann das PVC-Schweißschutzsystem hinsichtlich Lamellenstärke, Vorhangausführung und Schutzfarbe an die jeweilige Anwendung angepasst werden.

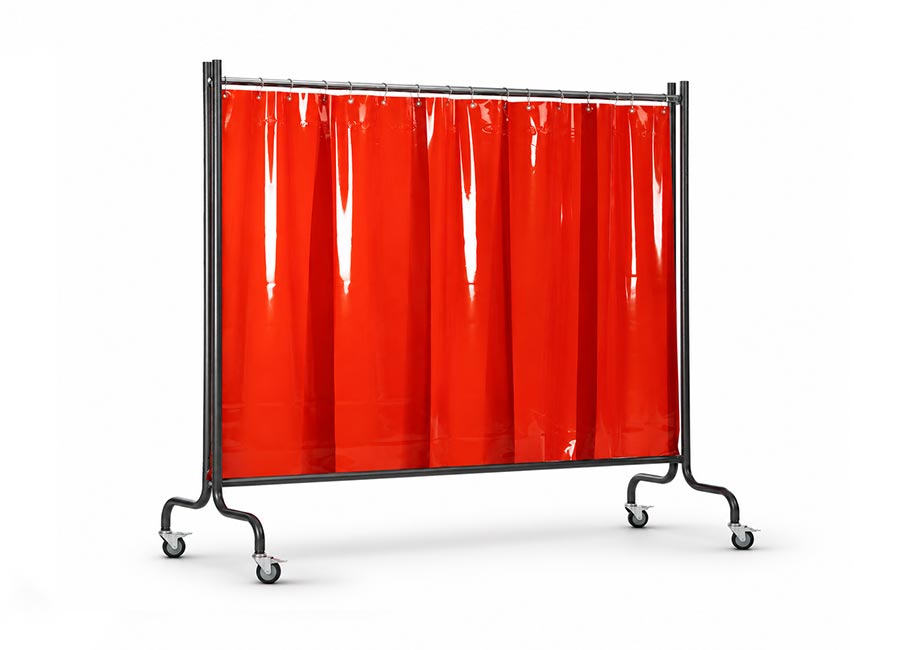

NOVA 2000 mobile Schweißschutzwand mit PVC-Lamellen
NOVA 2000

Mobile Grundwand für einzelne Schweißarbeitsplätze

Einteilige und fahrbare Schweißschutzwand mit stabilen Doppelrohr-Seitenteilen für flexibel nutzbare Arbeitsbereiche.
Abmessungen ca. 1950 x 2070 mm (B x H)
Bodenfreiheit ca. 300 mm
Standard PVC PVC-Lamellen 470 x 0,4 mm
ISO 25980
Alternativ PVC 570 x 1 mm / 300 x 2 mm / 300 x 3 mm
Mobilität 4 Laufrollen Ø 75 mm
2 davon feststellbar
NOVA 2000 anfragen →

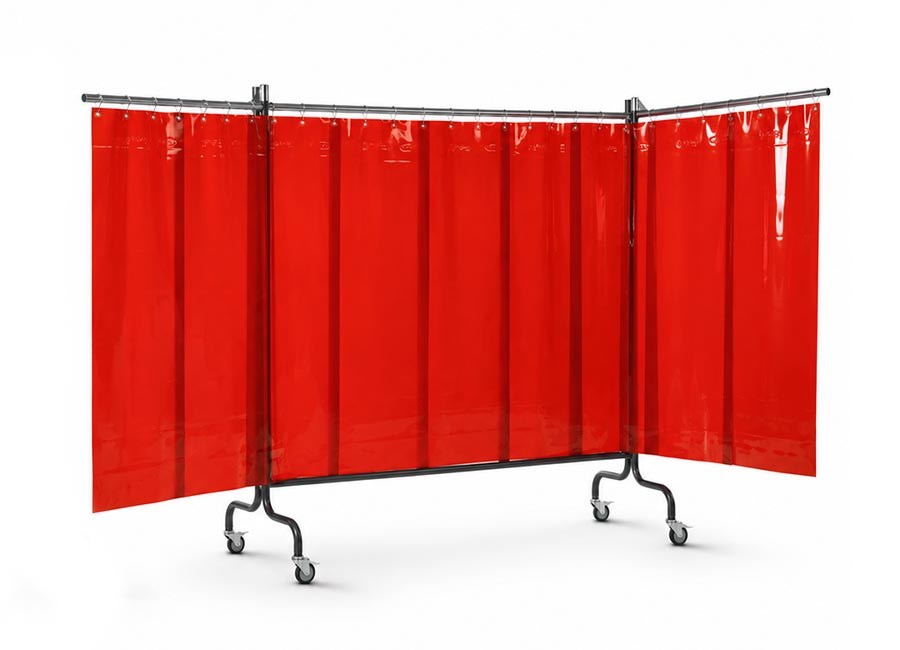

NOVA 4000 mobile Schweißschutzwand mit zwei Schwenkarmen
NOVA 4000

Dreiteilige Schweißschutzwand mit zwei Schwenkarmen

Erweiterte Arbeitsplatzabschirmung mit zwei seitlichen Schwenkarmen und durchgängiger PVC-Führung für größere Arbeitsbereiche.
Grundbreite ca. 2300 mm
Schwenkarme 2 x ca. 1050 mm
Gesamthöhe ca. 2070 mm
Bodenfreiheit ca. 300 mm
Standard PVC PVC-Lamellen 470 x 0,4 mm
ISO 25980
Alternativ PVC 570 x 1 mm / 300 x 2 mm / 300 x 3 mm
NOVA 4000 anfragen →
Welche NOVA Ausführung passt zu Ihrem Arbeitsplatz?

Die NOVA 2000 eignet sich als kompakte mobile Abschirmung für einzelne Schweißarbeitsplätze. Für größere Arbeitsbereiche erweitert die NOVA 4000 das System um zwei seitliche Schwenkarme. Darüber hinaus ermöglicht das Doppelrohrsystem weitere modulare Konfigurationen mit bis zu vier Schwenkarmen. Wir unterstützen Sie bei der Auswahl von Gestell, PVC-Ausführung und Schutzfarbe.

KONSTRUKTION · ANWENDUNG

Modularer Schweißschutz für industrielle Arbeitsbereiche

NOVA verbindet stabile Doppelrohr-Seitenteile mit einem modular erweiterbaren Schwenkarmsystem und unterschiedlichen PVC-Schweißschutzvarianten. Dadurch lässt sich die Baureihe an einzelne Arbeitsplätze ebenso wie an größere oder miteinander kombinierte Schweißbereiche anpassen.

Technische und funktionale Eigenschaften

  • Doppelte Seitenteile aus stabilem 32-mm-Rundrohr für eine robuste Grundkonstruktion
  • Vier 75-mm-Laufrollen, davon zwei feststellbar
  • Ca. 300 mm Bodenfreiheit für eine weit nach unten reichende Abschirmung
  • Optional zwei Schwenkarme à ca. 1050 mm bei der NOVA 4000
  • Bis zu vier Schwenkarme möglich für erweiterte Arbeitsplatzkonfigurationen
  • Vorhangaufhängung außerhalb der Rahmenachse für eine durchgängige PVC-Führung
  • PVC-Ausführungen von 0,4 bis 3 mm für unterschiedliche mechanische Anforderungen
  • Mehrere Schutzfarben in Orange, Bronze, Hellgrün R6 und Dunkelgrün R9

Typische Einsatzbereiche

  • Einzelne Schweißarbeitsplätze in Werkstatt und Fertigung
  • Größere Arbeitsbereiche mit seitlicher Abschirmung
  • Arbeitsplätze mit großen oder langen Werkstücken
  • Zwei Schweißarbeitsplätze in Rücken-an-Rücken-Anordnung
  • Metallbau, Maschinenbau und industrielle Fertigung
  • Instandhaltung, Reparatur und innerbetriebliche Montage
  • Ausbildungs-, Lehr- und Schulungswerkstätten
  • Temporäre Schweißbereiche ohne fest installierte Schutzkabine
BERATUNG · KONFIGURATION

Die passende NOVA Schweißschutzwand für Ihren Arbeitsplatz

Wir unterstützen Sie bei der Auswahl zwischen NOVA 2000 und NOVA 4000 sowie bei der Konfiguration von Schwenkarmen, PVC-Lamellen, Vorhangausführung und Schutzfarbe.
